Kamery termowizyjne Flir seria T5xx
T530, T540

(Precyzja)2

Zastosowanie kamer Flir Exx

Kamery termowizyjne serii Flir Ex: modele E4, E5, E6, E8 mogą być wykorzystane wszędzie tam gdzie spodziewana temperatura badanych obiektów mieści się w przedziale -20 st.C do + 250 st.C.

Stosowane mogą być w takich popularnych branżach dla termowizji jak: przemysł, energetyka i  budownictwo.  Z serii Flir Ex skorzysta w swojej pracy: Służba Utrzymania Ruchu w zakładach przemysłowych, Audytorzy energetyczniRzeczoznawcy ubezpieczeniowi  zarówno do oceny ryzyka jak i przy likwidacji szkód.

To doskonałe narzędzie pomiarowe do szybkich inspekcji termowizyjnych dla elektryka, energetykamechanika, hydraulika, instalatora maszyn i urządzeń.

1

Porównanie kamer termowizyjnych
Flir T530 i Flir T540

Flir T530

Flir T540

Rozdzielczość detektora kamery termowizyjnej 320 x 240 464 x 348
Zakres mierzonej temperatury (°C) –20 +650°C /opcja +1200/ –20 +1500
Powiększenie cyfrowe obrazu płynne x4 płynne x6

Przykładowe termogramy wykonane kamerą termowizyjną Flir T540 o rozdzielczości detektora 464×348 /obiektyw 24° x 18°/

2

Obiektywy kamer termowizyjnych AutoCalTM.

Każdy obiektyw tej serii kamer termowizyjnych posiada procesor z którego kamera odczytuje dane i koryguje swoje ustawienia.

Obiektywy nie są już przypisane do jednej kamery. Możesz teraz dokupić obiektyw w dowolnym momencie użytkowania kamery lub współdzielić go z innymi kamerami tej serii lub serii Ex5, bez konieczności dodatkowej synchronizacji.

Flir Systems przygotował 4 obiektywy dla Flir T530 i Flir T540.

14° x 10°

Teleobiektyw; idealny do pomiarów termowizyjnych małych i oddalonych obiektów. Szczególnie przydatny w pomiarach elementów sieci przesyłowych, podstacji czy urządzeń przemysłowych. Bardzo przydatny w pomarach stanu izolacji budynków, szczególnie na wyższych kondygnacjach.

24° x 18°

Obiektyw uniwersalny do bliskich i oddalonych obiektów.

42° x 32°

Obiektyw szerokokątny pozwala powiększyć obszar obserwacji. Sprawdza się szczególnie dobrze w małych pomieszczeniach budynków, w rozdzielniach elektrycznych czy przy pomiarach maszyn i urządzeń.

71/103 µm
dla 24° x 18°

Funkcja umożliwiająca obserwację małych obiektów z małej odległości np. płytki PCB.

Najważniejsze parametry kamer termowizyjnych zależne od obiektywu.

Flir T530

Flir T540

Obiektyw kamery termowizyjnej (°)

standardowy

szerokokątny

teleobiektyw

24° x 18°

42° x 32°

14° x 10°

macro 103 µm dla 24° x 18° 71 µm dla 24° x 18°
Czułość termiczna NETD (mK lub oC)

24° x 18°

42° x 32°

14° x 10°

<30 mK lub <0,03 oC

<40 mK lub <0,04 oC

<50 mK lub <0,05 oC

Rozdzielczość przestrzenna IFOV (mrad/pixel)

24° x 18°42° x 32°

14° x 10°

2.41 mrad

1.31 mrad

0.75 mrad

Minimalna odległość ostrzenia (m)

24° x 18°

42° x 32°

14° x 10°

0.15 m

0.15 m

1.0 m

Przykładowe termogramy wykonane kamerą termowizyjną Flir T540 o rozdzielczości detektora 464×348 (obiektyw 24° x 18° + funkcja Macro 71 µm)

3

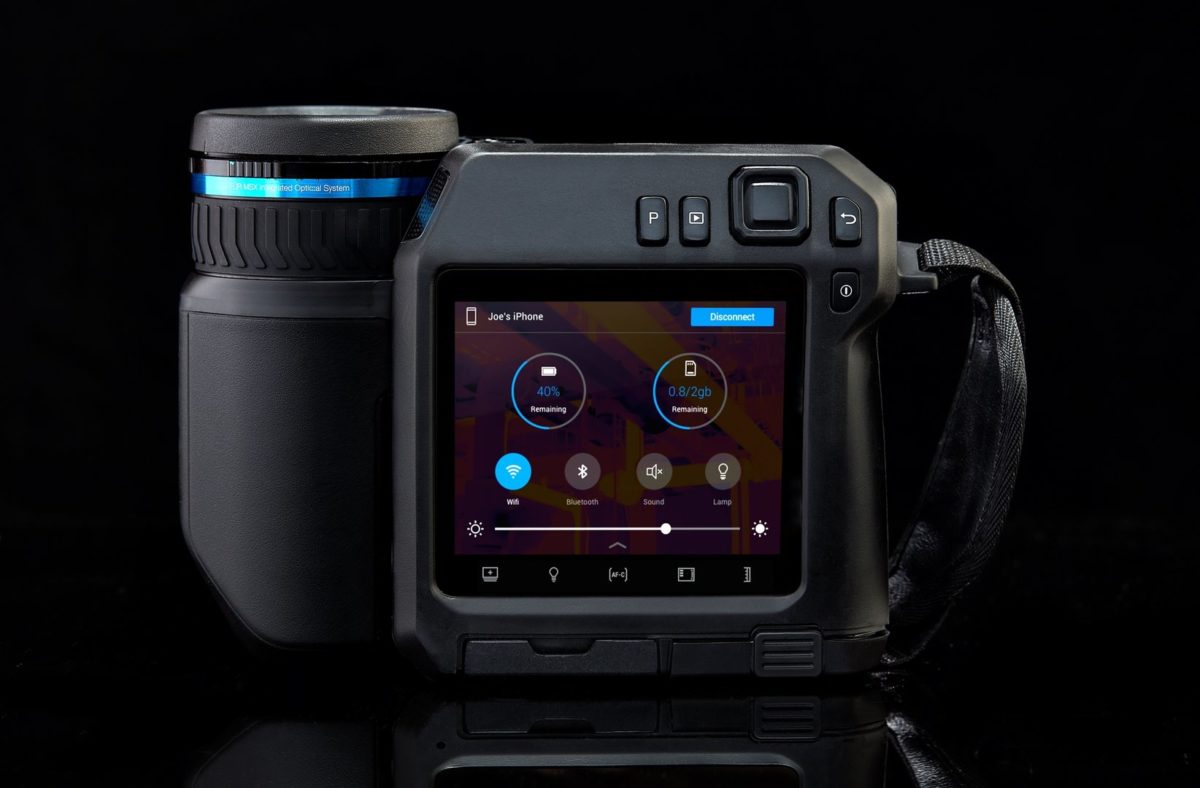

Obrotowy moduł z obiektywem.

Kamera Flir T530 i Flir T540 posiadają obrotowy moduł, w zakresie 180o, z zainstalowanym obiektywem kamery, lampami doświetlającymi LED x2 i aparatem fotograficznym. Ten zestaw, z możliwością regulacji położenia względem całej kamery termowizyjnej, pozwala nam szybciej i wygodniej prowadzić pomiar szczególnie w trudnym terenie.

kamera termowizyjna Flir T530 Flir T540 wychylny obiektyw
4

Film radiometryczny w formacie .csq.

Teraz Twoja praca z kamerą nie musi opierać się tylko i wyłącznie na wykonywaniu zdjęć termograficznych. Zarejestruj zmiany temperatury obserwowanego obiektu na filmie w formacie radiometrycznym .csq. W pracowni, przed komputerem, prześledź zarejestrowany proces analizując klatkę po klatce. Możesz nanosić dowolnie wybrane z oprogramowania Flir Tools funkcje pomiarowe i zachowywać klatkę jako osobny termogram w formacie .jpg. Ta funkcja wspiera szybszy pomiar i dokładniejszą analizę.

5

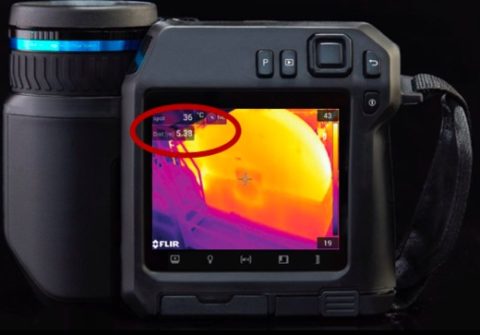

Laser x4.

Wskazuje, mierzy odległość, oblicza powierzchnie i automatycznie reguluje ostrość.

Laser umieszczony nad obiektywem kamery może pełnić kilka funkcji:

1. wskaźnik – pozwala zorientować się operatorowi na co „patrzy” kamera termowizyjna a skuteczność poprawi „punkt lasera” wyświetlany jednocześnie na monitorze kamery,

2. mierzy odległość – laser zawiera nadajnik i odbiornik. Uruchamiając funkcję dalmierza nadajnik wysyła sygnał a czas w jakim sygnał powróci do odbiornika przeliczany jest na odległość. Wynik wyświetlany jest na monitorze kamery i zapamiętywany razem z termogramem,

3. liczy pole powierzchni – teraz kamera obliczy obszar występowania anomalii np. w izolacji budynku lub powierzchnię zawilgocenia,

4. autofocus – jedną z metod automatycznej regulacji ostrości obrazu jest wykorzystanie wiązki lasera.

Druga metoda automatycznej regulacji ostrości obrazu opiera się na maksymalizacji kontrastu.

6

Jeszcze lepsza funkcja MSX.

Opatentowana przez Flir Systems technologia zapewnia uwidocznienie zarysów obiektów na obrazie termowizyjnym. Kontury obrazu w świetle widzialnym pokrywają sie z elementami obrazu termowizyjnego. W tej serii kamer ustawiono obiektywy na podczerwień i światła widzialnego w jednej płaszczyźnie i jeszcze bliżej siebie – daje to jeszcze lepszy efekt konturowania.

Zalety funkcji:

Ostrzejszy obraz termiczny – uwidocznienie wszystkich istotnych elementów badanego obiektu, łącznie z możliwością odczytania np. kształtu, zarysu obiektów jak również możliwość odczytania treści na tabliczkach znamionowych.

Szybsza lokalizacja kształtu a tym samym szybsza droga do rozwiązania problemu.

Duże ułatwienie przy produkcji raportów, często możliwość wyeliminowania zdjęcia w świetle widzialnym.

Funkcja dostępna również z funkcją UltraMAX.

obraz termograficzny bez MSX

obraz termograficzny bez MSX

obraz termograficzny z MSX

obraz termograficzny z MSX

7

Lokalne parametry pomiaru.

Teraz dla każdego punktu i obszaru pomiarowego wprowadzonego na monitor kamery możesz wprowadzić indywidualne parametry pomiaru:

współczynnik emisyjności, temperaturę odbitą i odległość kamery od obiektu. To niezwykle istotne jeżeli chcesz, jeszcze w terenie, określić precyzyjnie różnice temperatur obiektów o różnych właściach emisji promieniowania podczerwonego. Funkcja dostępna jest dla wszystkich narzędzi pomiarowych kamery a także w oprogramowaniu darmowym Flir Systems dla komputerów i urzadzeń mobilnych.

8

Programowalne przyciski.

W kamerach termowizyjncyh Flir T530 i Flir T540 są dwa indywidualnie programowalne przyciski: jeden nad ekranem i jeden u dołu obudowy modułu optyki. Pozwalają na przypisanie funkcji kamery, którą potrzebne są nam najczęściej. Do dyspozycji mamy kilkadziesiąt możliwości. Koniec z wyszukiwaniem w menu i stratą cennego czasu podczas pomiarów w terenie.

9

Komentarz do termogramu.

Do każdego termogramu można dodać komentarz w postaci:

1. notatki głosowej,

2. notatki wpisanej z klawiatury kamery,

3. wyboru gotowego wpisu przygotowanego w komputerze i przesłanego do kamery,

4. szkicu narysowanego na monitorze kamery.

Parametry kamer termowizyjnych
Flir T530 i Flir T540

Akcesoria w cenie kamery.

waliza transportowa, kamera termowizyjna z obiektywem, 2xbateria, ładowarka biurkowa do baterii, osłona przednia obietywu, zasilacz, kabel USB-C, instrukcja obsługi w języku polskim, oprogramowanie Flir Tools w wersji elektronicznej, karta SD 8GB.
