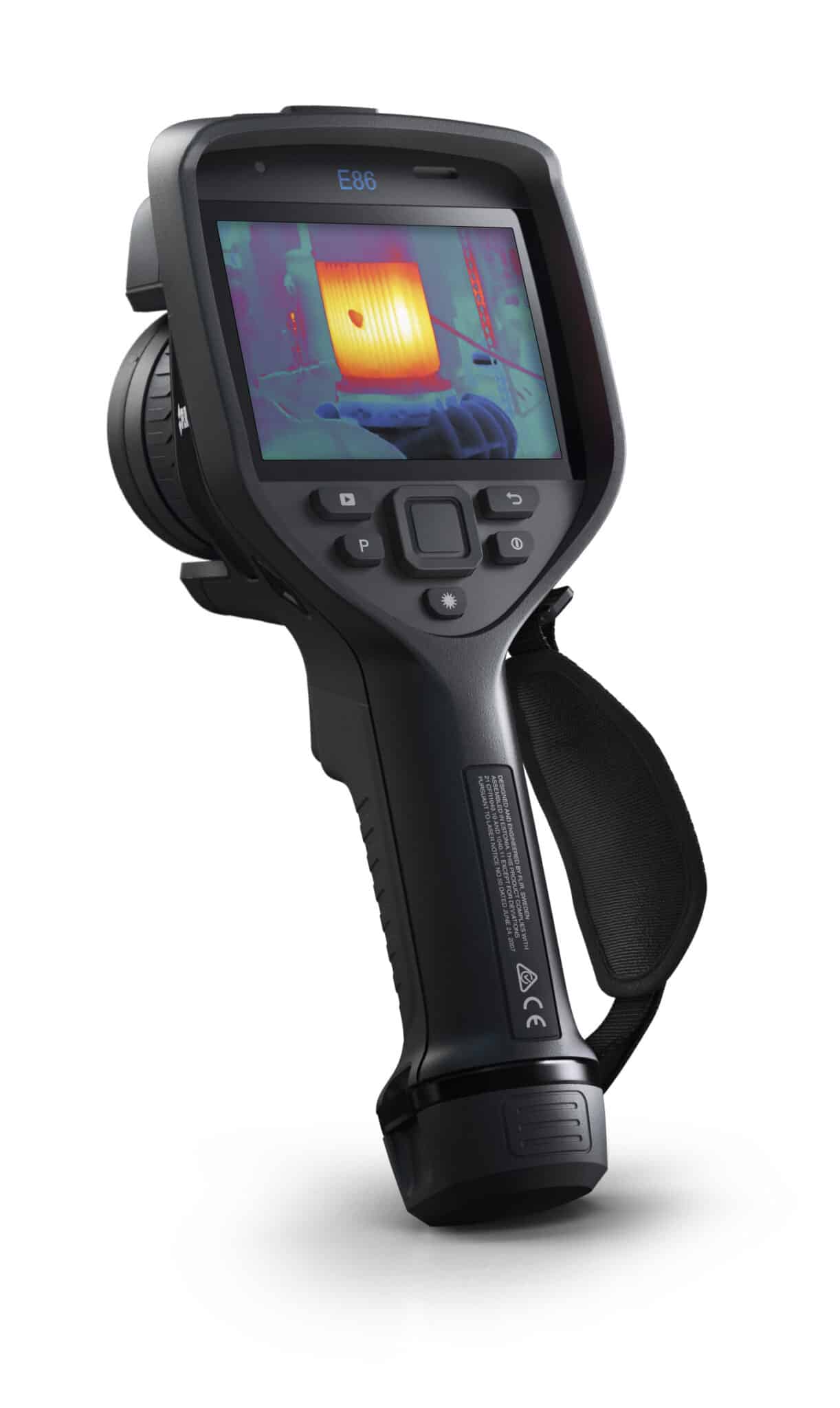

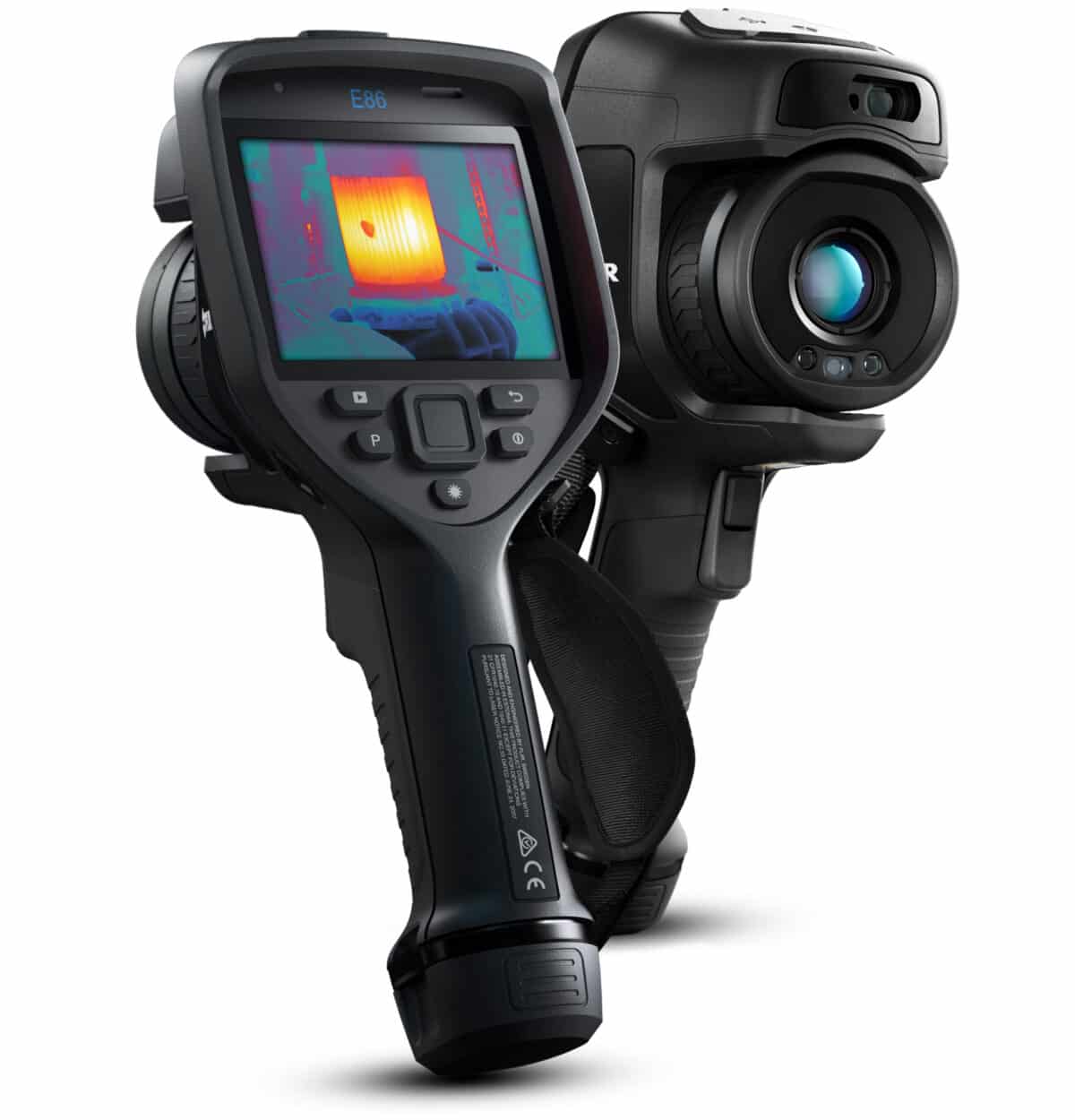

Kamera termowizyjna FLIR E86

Wysoka rozdzielczość 464 × 348 do inspekcji przemysłowych i budowlanych
.

Kamera termowizyjna dla specjalistów.

  • Pomiar temperatury obiektów do 1500 C°.
  • Spełnia wytyczne stosowane przez ubezpieczycieli do audytów termowizyjnych w zakładach przemysłowych: VDS 2859 : 2019-05 (04).
  • Sprawdzona konstrukcja – bardzo trwała i ergonomiczna: wytrzymała na upadek z 2 metrów, ta linia kamer udoskonalana jest od kilkunastu lat.
  • 2 lata gwarancji dla kamery i 10 lat gwarancji dla detektora podczerwieni – FLIR to najbardziej doświadczony producent termowizji na świecie.
  • Prosta i szybka obsługa, menu kamery i oprogramowania w języku polskim.



Z jakiej odległości kamera termowizyjna FLIR E86 odczyta dokładnie temperaturę powierzchni?  Szczegóły w tabeli „Realne pole wiedzenia kamery termowizyjnej FLIR E86” na tej stronie.

Dlaczego warto wybrać kamerę termowizyjną FLIR serii Exx:  „Seria kamer termowizyjnych Exx”.

Parametry kamery termowizyjnej FLIR E86,  porównanie z innymi kamerami tej serii:  „Ceny. Parametry. Funkcje. Wyposażenie”.

Nim podejmiesz decyzję, zadzwoń: 501 243 376, 733 318 878, 22 300 05 35, napisz: kontakt@termoenergia.pl

Zastosowanie kamery termowizyjnej FLIR E86

Kamera termowizyjna FLIR E86 to zaawansowane narzędzie pomiarowe, stworzone dla profesjonalistów w przemyśle, energetyce i budownictwie. Dzięki detektorowi podczerwieni 464 × 348 px (161 472 punktów pomiarowych), czułości termicznej <30 mK i technologii UltraMax®, kamera umożliwia wykrywanie nawet najmniejszych różnic temperatur, zapewniając precyzyjną diagnozę usterek i problemów w instalacjach.

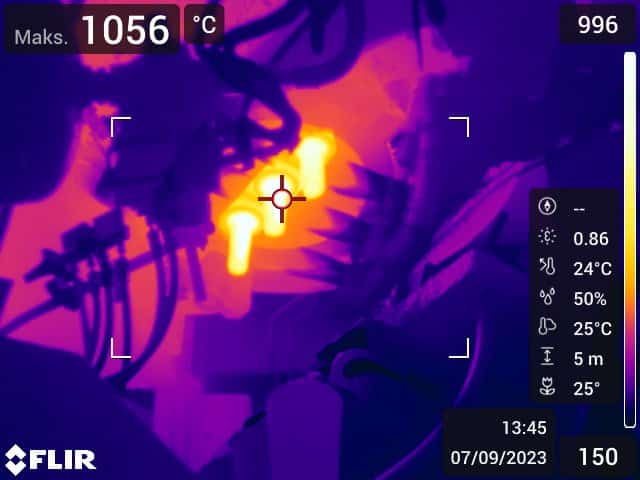

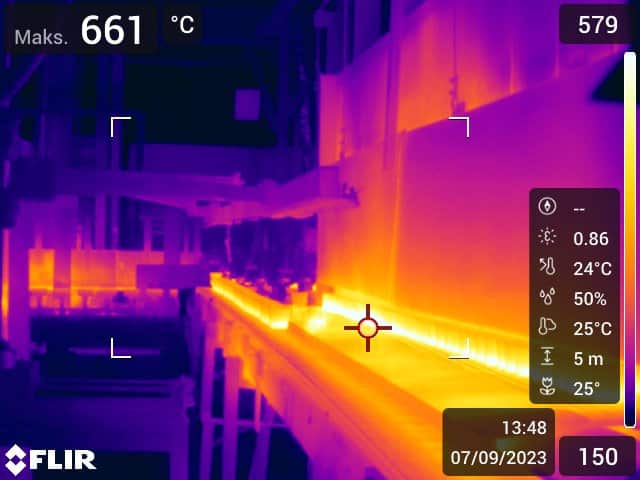

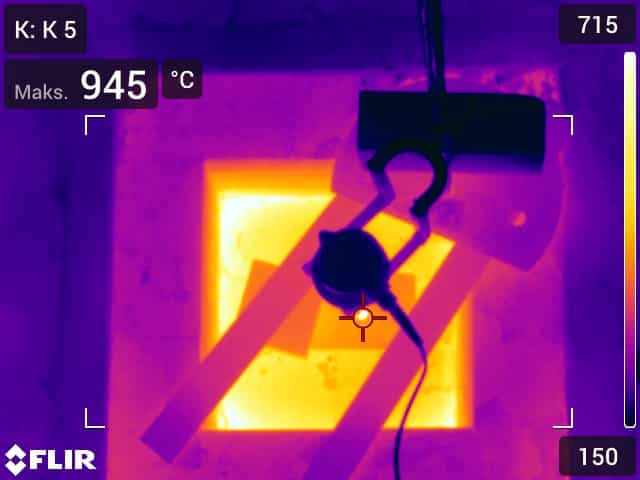

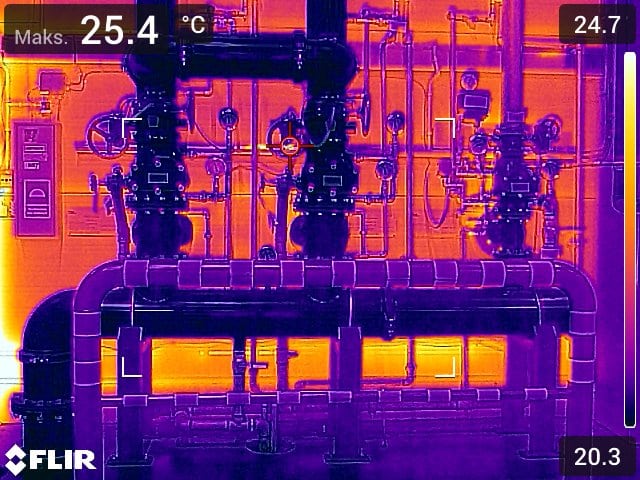

Przykładowe zastosowanie – przemysł i energetyka

FLIR E86 to profesjonalne narzędzie diagnostyczne stworzone z myślą o służbach utrzymania ruchu, elektrykach, inżynierach energetyki i specjalistach ds. bezpieczeństwa.

Najczęstsze zastosowania w przemyśle i energetyce:

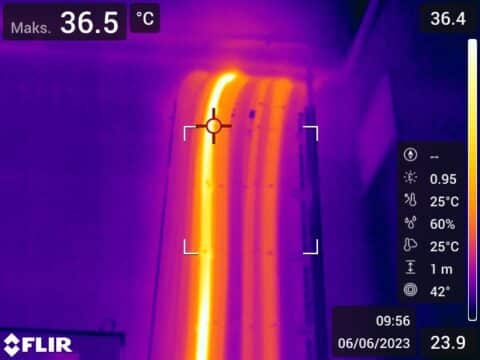

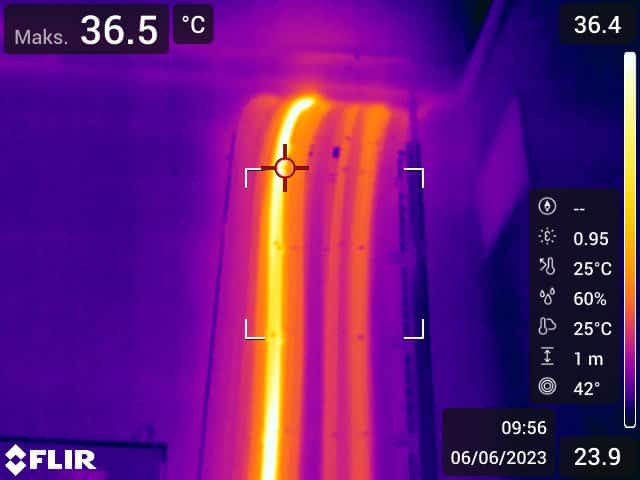

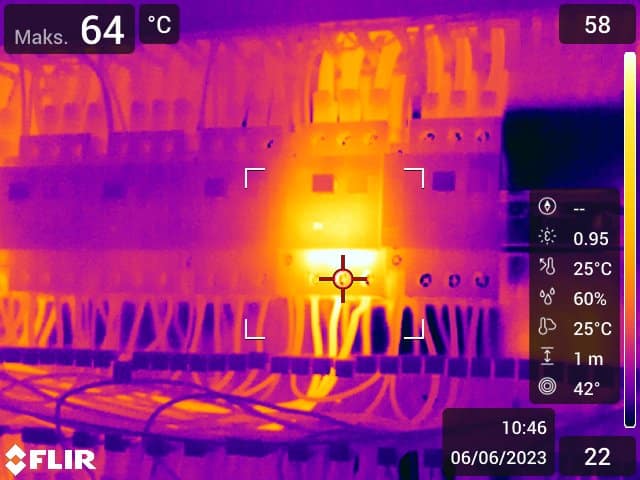

  • Kontrola instalacji elektrycznych – szybkie wykrywanie przegrzanych połączeń, uszkodzonych zabezpieczeń oraz przeciążeń w rozdzielniach.

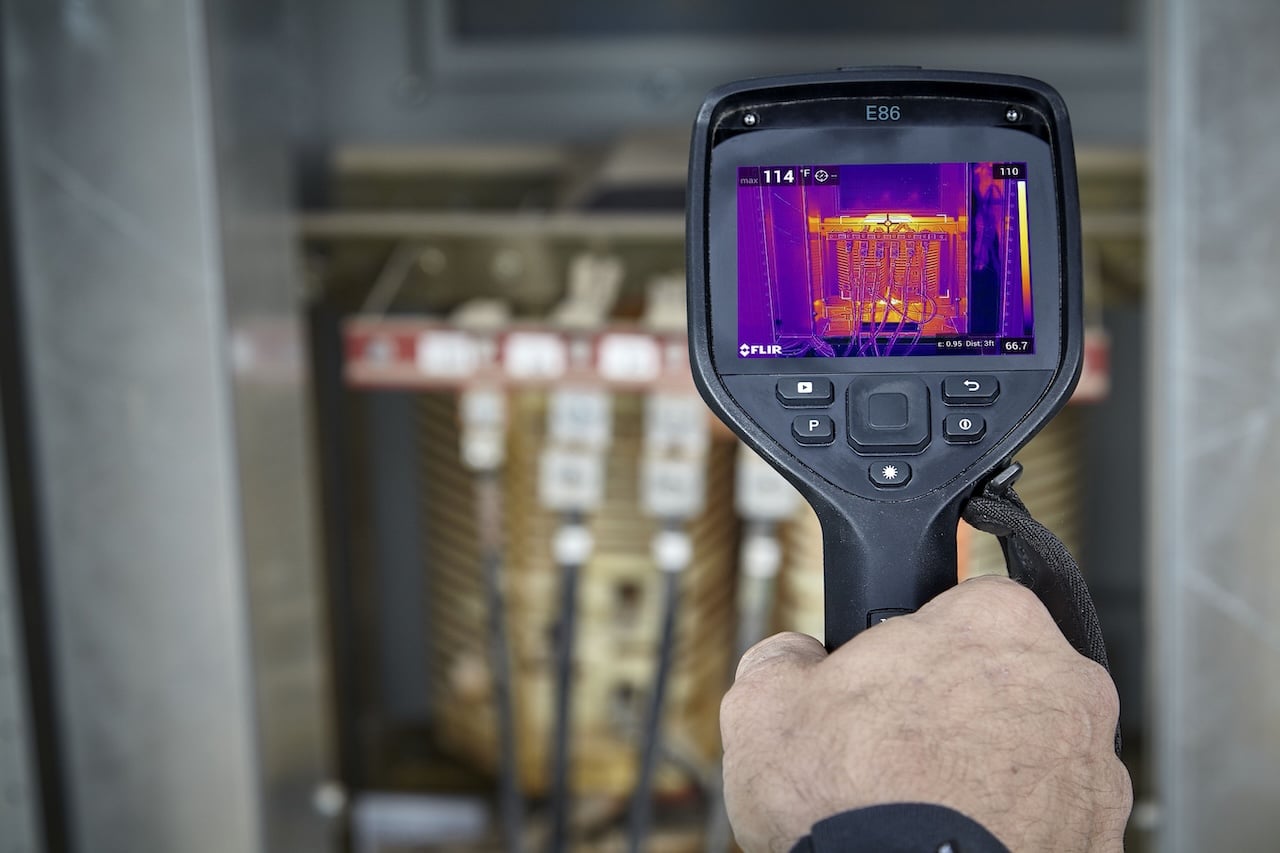

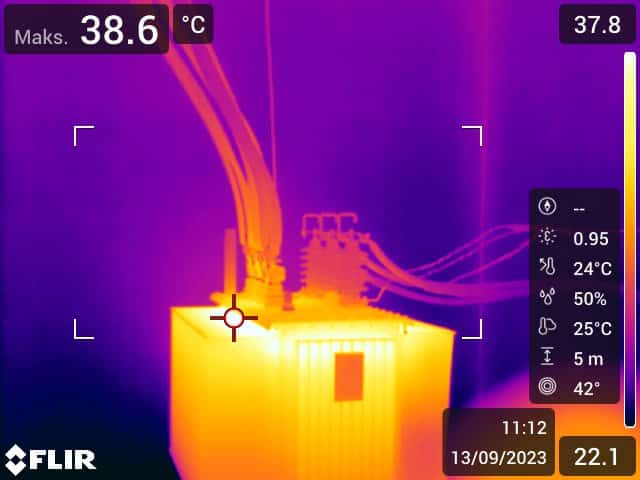

  • Inspekcja urządzeń wysokiego napięcia – lokalizacja nieprawidłowości na transformatorach, izolatorach i liniach energetycznych bez konieczności wyłączania zasilania.

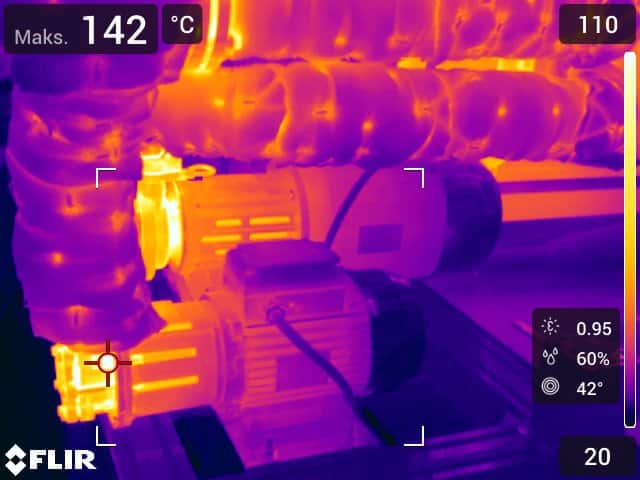

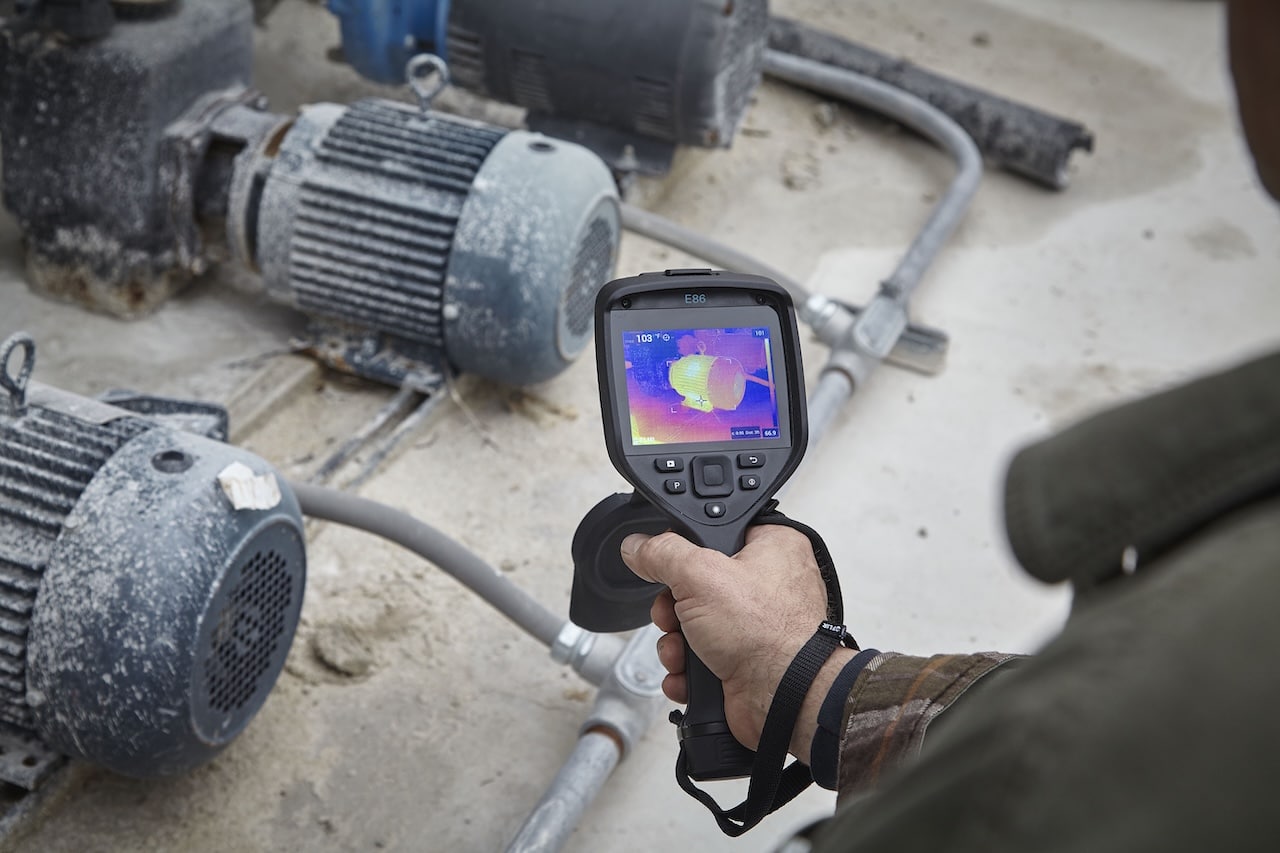

  • Monitorowanie maszyn i urządzeń mechanicznych – diagnostyka stanu łożysk, silników, pomp, przekładni i innych elementów narażonych na przegrzewanie.
  • Wykrywanie strat energii w procesach produkcyjnych – identyfikacja miejsc nadmiernej emisji ciepła.
  • Bezpieczna praca na wysokościach i w trudno dostępnych miejscach – dzięki wymiennym obiektywom (teleobiektywy i FlexView™) możliwa jest inspekcja urządzeń z dużej odległości, bez ryzyka dla operatora.
  • Wsparcie audytów ubezpieczeniowych – kamera spełnia wytyczne stosowane przez ubezpieczycieli do audytów termowizyjnych w zakładach przemysłowych (VdS 2859:2019-05 (04)).
  • Dokumentacja i raportowanie – nagrywanie zdjęć i filmów radiometrycznych oraz automatyczna archiwizacja w chmurze FLIR Ignite™ ułatwia tworzenie profesjonalnych raportów z inspekcji.

Więcej informacji na temat zastosowania kamery termowizyjnej znajdą Państwo na naszych stronach dotyczących badań termograficznych w energetyce i przemyśle.

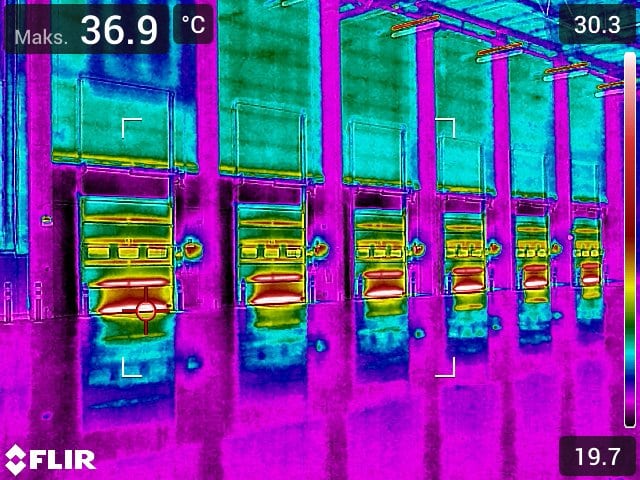

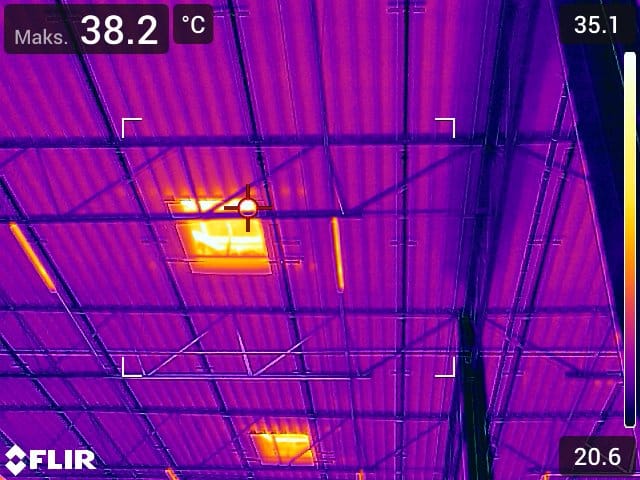

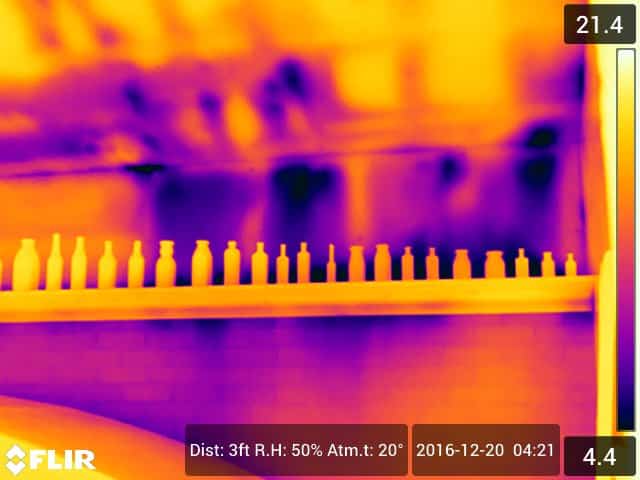

Przykładowe zastosowanie – budownictwo

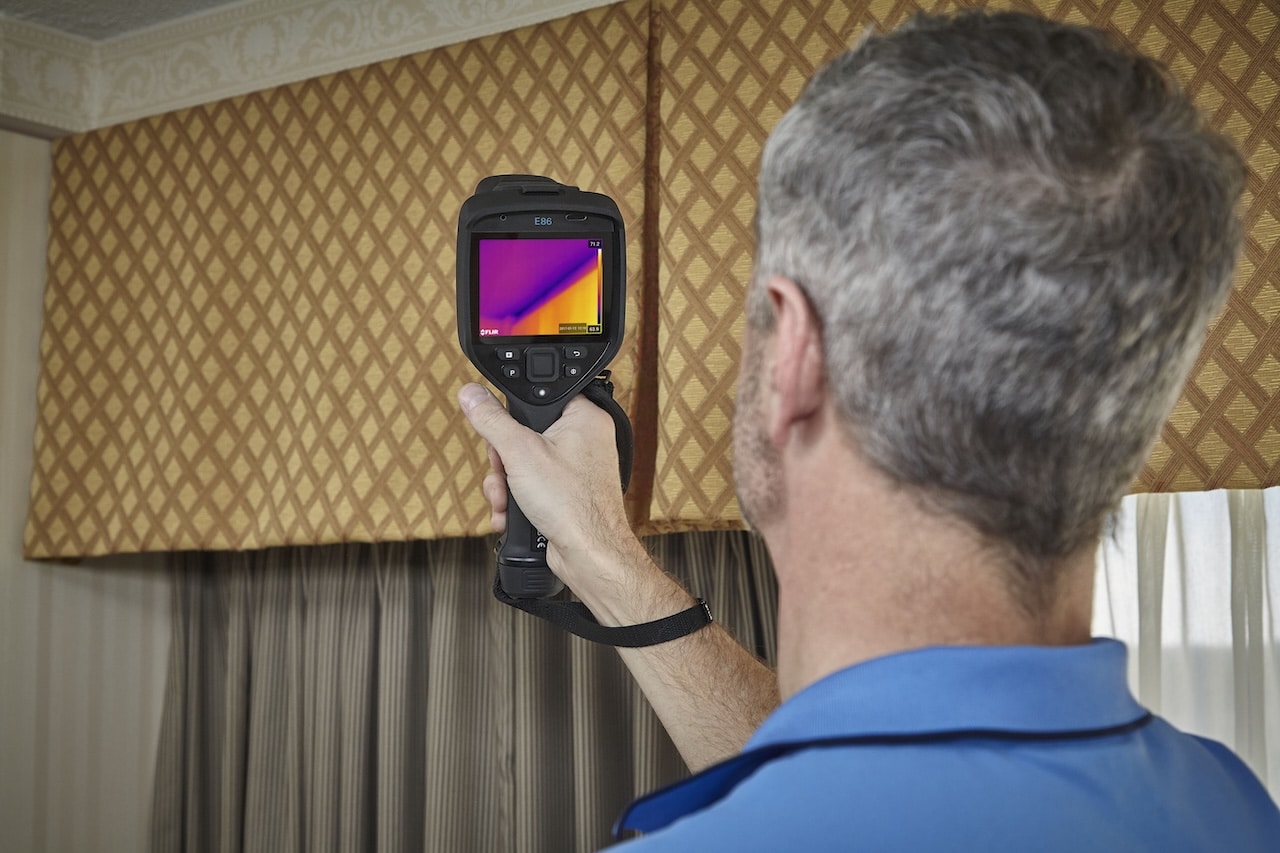

Kamera termowizyjna FLIR E86 to niezastąpione narzędzie dla inżynierów budowlanych, inspektorów nadzoru oraz audytorów energetycznych. Dzięki wysokiej rozdzielczości detektora, czułości termicznej oraz możliwości pracy z wymiennymi obiektywami, pozwala szybko i precyzyjnie lokalizować problemy w obiektach budowlanych.

Najczęstsze zastosowania w budownictwie:

  • Diagnostyka strat ciepła – lokalizacja miejsc o podwyższonych stratach energetycznych, np. w ścianach, dachach czy stropach.
  • Kontrola izolacji termicznej – szybkie wykrywanie mostków cieplnych, niedokładności w ociepleniu oraz nieszczelności powłok izolacyjnych.

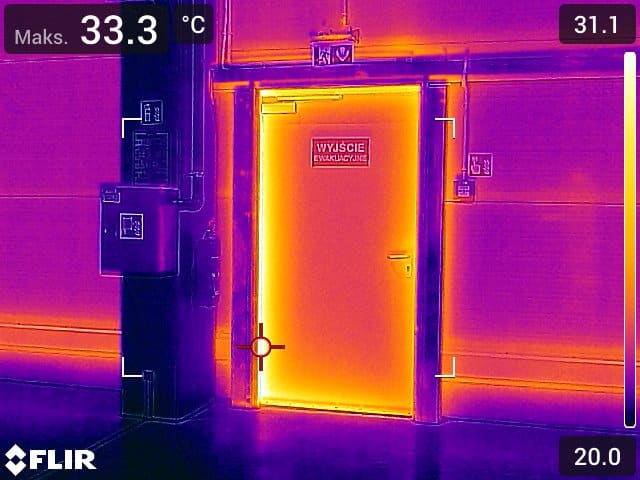

  • Badania szczelności okien i drzwi – identyfikacja nieszczelnych połączeń stolarki okiennej i drzwiowej.

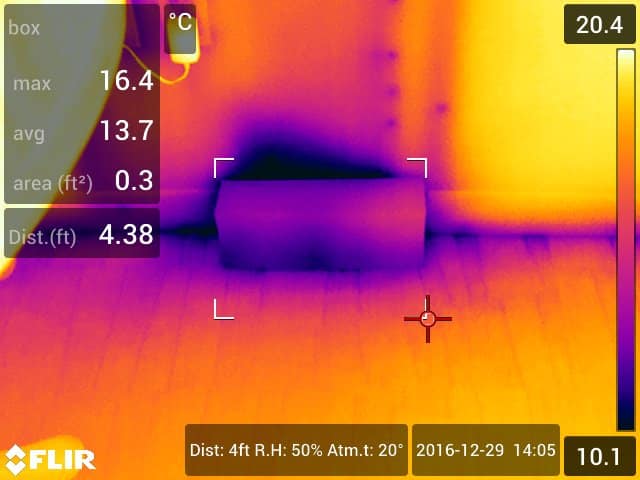

  • Wykrywanie zawilgoceń i miejsc kondensacji – funkcja „punkt rosy” w czasie rzeczywistym wskazuje obszary, w których może osadzać się wilgoć.

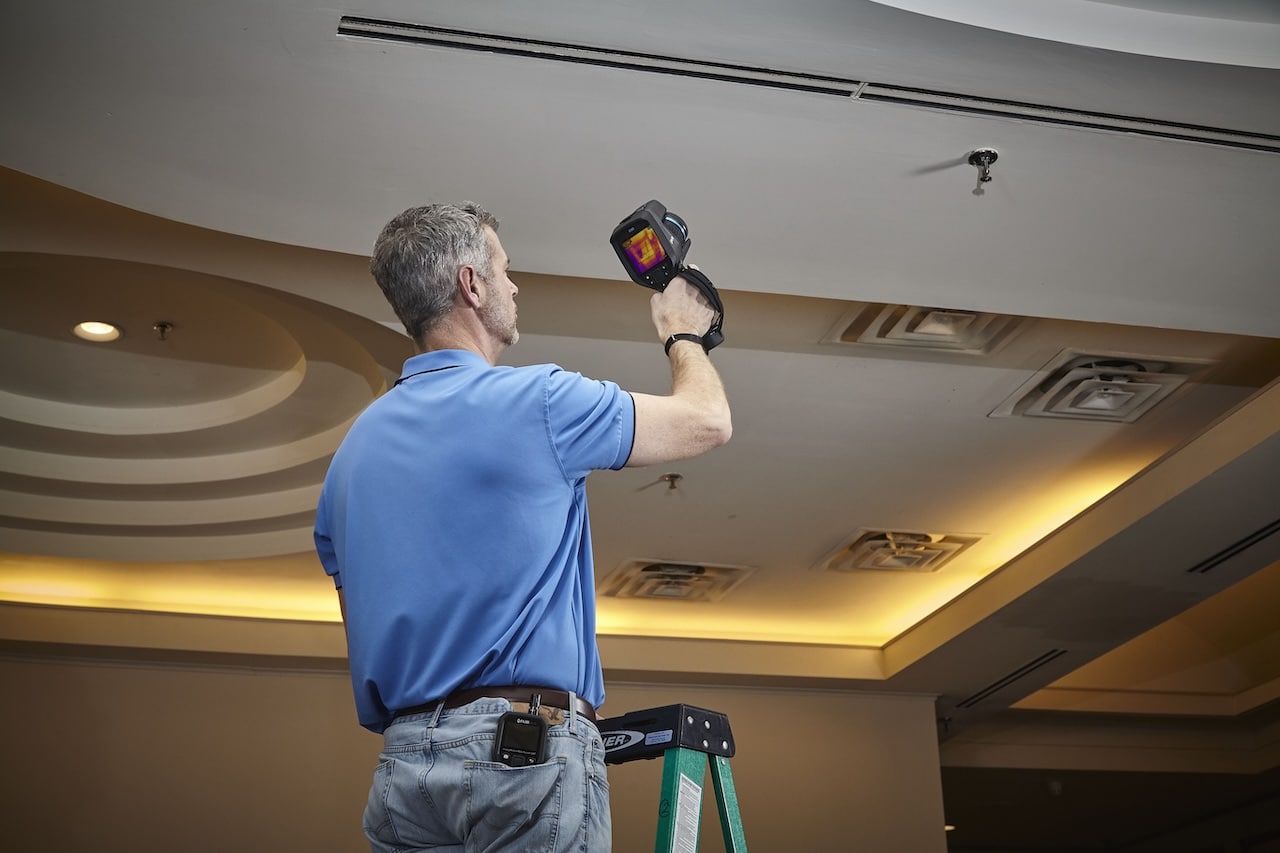

  • Identyfikacja problemów z wentylacją – wykrywanie nieprawidłowości w działaniu systemów HVAC oraz nierównomiernej cyrkulacji powietrza.
  • Kontrola dachów płaskich i tarasów – lokalizacja przecieków oraz miejsc gromadzenia się wilgoci pod pokryciami dachowymi.
  • Ocena stanu instalacji grzewczych i chłodniczych – szybka wizualizacja działania ogrzewania podłogowego, systemów klimatyzacyjnych i chłodni.

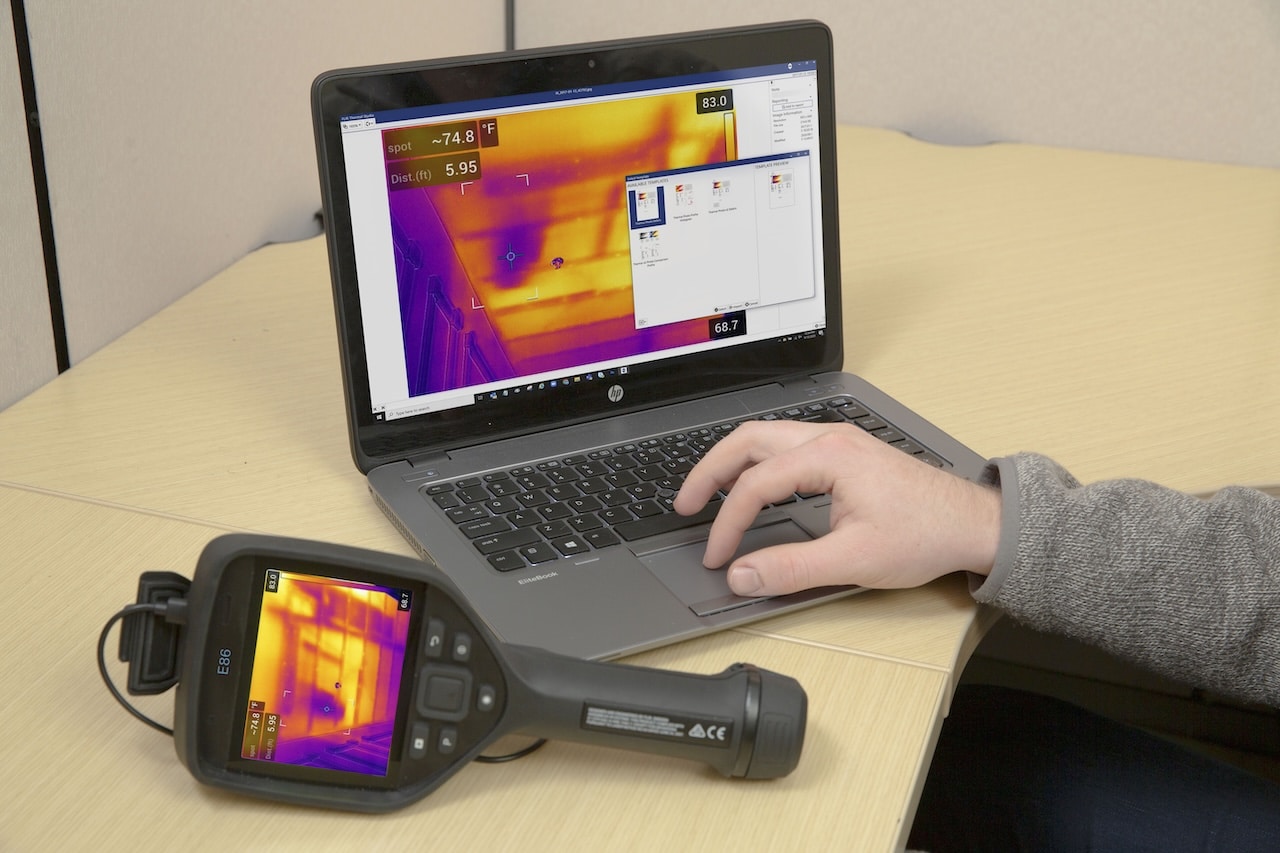

Korzystając z FLIR E86, inspektor może szybko ocenić stan energetyczny budynku, przygotować raport zgodny z wymaganiami audytów oraz wskazać miejsca wymagające naprawy czy modernizacji.

Więcej

Pole widzenia kamery termowizyjnej FLIR E86

FLIR E86 oferuje szeroki wybór wymiennych obiektywów AutoCal™, które można łatwo dopasować do rodzaju inspekcji – od szerokokątnych ujęć po precyzyjne zbliżenia z dużych odległości.

Standardowe obiektywy – dostępne w różnych wariantach pola widzenia, umożliwiające zarówno szerokie ujęcia budynków, jak i inspekcje punktowe elementów elektrycznych czy mechanicznych.

Dostępne konfiguracje obiektywów:

  • 14° (teleobiektyw) – umożliwia precyzyjne inspekcje z dużej odległości, np. linii energetycznych, wysokich konstrukcji czy trudno dostępnych obszarów.
  • 24° (obiektyw standardowy) – najbardziej uniwersalny, sprawdzający się w większości zastosowań przemysłowych i budowlanych.
  • 42° (szerokokątny) – pozwala objąć większy obszar jednym pomiarem, idealny do pracy w budynkach, przy elewacjach i dużych instalacjach.
  • Obiektyw FlexView™ – innowacyjne rozwiązanie 2 w 1, pozwalające jednym kliknięciem przełączać się pomiędzy:
    • 14° × 24° – wąski kąt widzenia, idealny do inspekcji na dużych odległościach, np. w energetyce i przy wysokich konstrukcjach.
    • 24° × 42° – szersze pole widzenia, które sprawdza się w diagnostyce budynków i podczas ogólnych inspekcji instalacji.

Dzięki FlexView™ operator nie musi zmieniać obiektywów w terenie – jedno rozwiązanie zapewnia elastyczność i szybkość działania w różnych warunkach pracy.

Prawidłowy i dokładny odczyt temperatury zależy od wielkości obserwowanej powierzchni oraz odległości pomiarowej. Im mniejszy detal i większa odległość, tym bardziej istotna jest odpowiednia kombinacja: wysoka rozdzielczość, czułość termiczna i właściwie dobrany obiektyw.

Przykłady:

  • W energetyce i przemyśle – najmniejsze elementy wymagające kontroli to np. złącza i zaciski instalacji elektrycznych niskiego napięcia (ok. 2–3 mm).
  • W budownictwie – typowe elementy do analizy to np. futryny okienne (ok. 50 mm).



Dlatego tak ważny jest właściwy dobór obiektywu i konfiguracji kamery FLIR E86 do planowanych pomiarów. Jeżeli nie są Państwo pewni, który zestaw będzie najlepszy – prosimy o kontakt. Jako praktycy z doświadczeniem pomiarowym, pomożemy w doborze optymalnej konfiguracji kamery i oprogramowania.

Legenda:
[1] VFOV = Pionowe pole widzenia [m]
[2] IFOV Real = minimalny obszar pomiarowy kamery (MFOV) [mm].
Minimalny obszar z którego kamera odczyta prawidłowo temperaturę przy zadanej odległości od obiektu [m].
[3] HFOV = Poziome pole widzenia [m]
[4] DOF far = Głębia ostrości [m]
[5] DOF near = Głębia ostrości w pobliżu granicy [m]
[6] D = Odległość od obiektu [m]

Teleobiektyw 14°

[6] Odległość od obiektu
0,2 m
0,5 m
1,0 m
2,0 m
3,0 m
5,0 m
15,0 m
20,0 m
30,0 m
50,0 m
[1] VFOV = Pionowe pole widzenia 0,03 m 0,09 m 0,17 m 0,35 m 0,52 m 0,87 m 2,62 m 3,49 m 5,23 m 8,72 m
[3] HFOV = Poziome pole widzenia 0,05 m 0,12 m 0,24 m 0,49 m 0,73 m 1,22 m 3,66 m 4,88 m 7,33 m 12,21 m
[2] Minimalny obszar z którego kamera odczyta prawidłowo temperaturę IFOV Real – 0,79 mm 1,58 mm 3,16 mm 4,74 mm 7,90 mm 23,69 mm 31,58 mm 47,37 mm 78,95mm

Obiektyw uniwersalny 24°

[6] Odległość od obiektu
0,2 m
0,5 m
1,0 m
2,0 m
3,0 m
5,0 m
15,0 m
20,0 m
30,0 m
50,0 m
[1] VFOV = Pionowe pole widzenia 0,06 m 0,16 m 0,31 m 0,63 m 0,94 m 1,57 m 4,71 m 6,28 m 9,42 m 15,7 m
[3] HFOV = Poziome pole widzenia 0,08 m 0,21 m 0,42 m 0,84 m 1,26 m 2,09 m 6,28 m 8,37 m 12,56 m 20,93 m
[2] Minimalny obszar z którego kamera odczyta prawidłowo temperaturę IFOV Real 0,54 mm 1,35 mm 2,71 mm 5,41 mm 8,12 mm 13,53 mm 40,60 mm 54,14 mm 81,21 mm 135,34 mm

Obiektyw szerokokątny 42°

[6] Odległość od obiektu
0,2 m
0,5 m
1,0 m
2,0 m
3,0 m
5,0 m
15,0 m
20,0 m
30,0 m
50,0 m
[1] VFOV = Pionowe pole widzenia 0,11 m 0,28 m 0,56 m 1,12 m 1,67 m 2,79 m 8,37 m 11,16 m 16,75 m 27,91 m
[3] HFOV = Poziome pole widzenia 0,15 m 0,37 m 0,73 m 1,47 m 2,20 m 3,66 m 10,99 m 14,65 m 21,98 m 36,63 m
[2] Minimalny obszar z którego kamera odczyta prawidłowo temperaturę IFOV Real 0,95 mm 2,37 mm 4,74 mm 9,47 mm 14,21 mm 23,69 mm 71,06 mm 94,74 mm 142,11 mm 236,85 mm

Cechy zwiększające jakość pomiarów / Pracuj dokładniej

  • Najwyższej jakości detektor podczerwieni – gwarantuje dokładny i stabilny pomiar temperatury.
  • Możliwość wprowadzenia lokalnych parametrów pomiaru – uwzględnia emisyjność, odległość oraz temperaturę odbitą, co zwiększa precyzję analizy już w terenie.
  • Funkcja „punkt rosy” – w czasie rzeczywistym wskazuje miejsca zagrożone kondensacją wilgoci (budynki mieszkalne, magazyny, biura, chłodnie, systemy chłodnicze).
  • Funkcja MSX® – łączy obraz widzialny z termicznym, zwiększając ostrość i czytelność szczegółów, umożliwiając precyzyjną lokalizację problemów (technologia opatentowana przez FLIR).
  • UltraMax® – zwiększa efektywną rozdzielczość obrazów nawet czterokrotnie, zapewniając ostrzejsze i bardziej szczegółowe termogramy.
  • Funkcja 1-Touch Level/Span – jednym dotknięciem ekranu wybierasz obszar ostrości, a kamera automatycznie dostosowuje poziom i zakres w oparciu o kontrast termiczny.
  • Natychmiastowe wskazanie gorących i zimnych punktów – automatyczne oznaczanie ekstremów temperatur na obrazie termowizyjnym.
  • Izotermy – kolorowe oznaczenia obszarów spełniających zadane warunki temperaturowe w czasie rzeczywistym.
  • Laser-assisted autofocus – szybkie i precyzyjne ustawianie ostrości nawet przy pracy na dużych odległościach.
  • Pomiar wielopunktowy – 3 pola pomiarowe i 3 obszary analizy w czasie rzeczywistym.
  • Zakres temperatur: –20 °C do 1500 °C – pozwala na inspekcję najbardziej wymagających instalacji przemysłowych, z dokładnością ±2 °C lub ±2 %.
  • Czułość termiczna <30 mK (NETD) – umożliwia wykrywanie nawet najdrobniejszych różnic temperatur, zapewniając precyzyjne analizy i czytelne termogramy.

Cechy zwiększające komfort pracy / Pracuj wygodniej

  • Wyświetlacz dotykowy 4″ – odporny, jasny i wygodny w obsłudze, z autorotacją obrazu.
  • Wymienne obiektywy AutoCal™ – szybkie dopasowanie kamery do aktualnego zadania bez konieczności kalibracji w serwisie.
  • Łączność Wi-Fi, Bluetooth, USB i DisplayPort – łatwe przesyłanie danych i integracja z oprogramowaniem.
  • FLIR Ignite™ – automatyczne przesyłanie zdjęć i raportów do chmury, szybkie udostępnianie zespołowi.
  • Nagrywanie wideo radiometrycznego – dokumentacja dynamicznych procesów.
  • Ergonomiczna konstrukcja – odporność na upadek z 2 m, stopień ochrony IP54, długi czas pracy baterii (>2,5 h).
  • Ruchome funkcje pomiarowe – przesuwaj dowolnie funkcje pomiarowe naniesione na obraz.
  • Możliwość obrotu obrazu na wyświetlaczu – pion/poziom, aby obejmować zarówno wysokie, jak i szerokie obiekty.
  • Rejestracja obrazów radiometrycznych (.jpg) – natychmiastowa analiza i przenoszenie danych bez konwertowania.
  • Rejestracja filmów radiometrycznych (.csq) – skraca czas pomiarów i zwiększa prawdopodobieństwo uchwycenia wszystkich szczegółów.
  • Nagrywanie komentarzy dźwiękowych lub wpisywanie ich przez klawiaturę – ułatwia dokumentowanie obserwacji.
  • Doświetlenie lampami 2x LED – zapewnia dobrą widoczność w słabo oświetlonych miejscach.
  • Wskaźnik laserowy – precyzyjne celowanie na obiekty do inspekcji.
  • Pojemność karty pamięci 8GB – około 80 000 termogramów i zdjęć w świetle widzialnym.

Wyposażenie w cenie kamery

    • Kamera termowizyjna FLIR E86,
    • Waliza transportowa,
    • Bateria x2,
    • Biurkowa ładowarka do baterii,
    • Zasilacz do ładowarki biurkowej,
    • Zasilacz do ładowania bezpośredniego kamery,
    • Przejściówka z USB-C do HDMI z gniazdem ładowania,
    • Komplet smyczy – uchwytów,
    • Osłona obiektywu,
    • Karta pamięci SD 8GB,
    • Kabel USB-C – USB-C,
    • Kabel USB-A – USB-C,
    • Certyfikat kalibracji kamery.

    Wyposażenie może ulec zmianie.
