Kamery termowizyjne Flir Exx
E54, E76, E86, E96

Do zaawansowanych pomiarów termowizyjnych.

Najważniejsze zalety kamer FLIR Exx

10
1

Najwyższej jakości detektor podczerwieni.

Detektor podczerwieni jest najważniejszym elementem każdej kamery termowizyjnej. Od jego rozdzielczości i czułości termicznej zależy, czy kamera pokaże nam prawidłowo rozkład temperatury na powierzchni obserwowanego obiektu. W tej serii kamer termowizyjnych zastosowano detektory  do zaawansowanych pomiarów o rozdzielczości 320×240, 464×348 oraz nowość 640×480!. Wielkość punktu pomiarowego – 12µm.

Zapraszamy Państwa na nasze specjalistyczne szkolenia gdzie omawiamy wpływ poszczególnych parametrów detektora na jakość pomiarów. Wiedza zdobyta na szkoleniach pozwoli mieć pewność, czy dobrze dobraliśmy kamerę do obiektu i optymalnie wykorzystaliśmy parametry kamery termograficznej. Szkolenia praktyczne dla branż : budownictwo, energetyka, przemysł. Zapytaj o szkolenie.

2

Bezobsługowe obiektywy z procesorem.

Flir wprowadził inteloigentne obiektywy, które można wymieniać bez problemów między kamerami serii Exx oraz T5xx i T8xx. W każdej chwili można podjąć decyzję o dokupieniu obiektywu, jego zamianie bez konieczności oddawania kamery do kalibracji z obiektywem. To oszczędność czasu i pieniędzy. Kamera termowizyjna odczytuje z procesora obiektywu podczerwieni dane i koryguje ustawienia do prawidłowej szybkiej współpracy. Teraz już można wymieniać obiektywy między kamerami np. bez konieczności dokupywania dodatkowych – jeden specjalistyczny obiektyw podczerwieni do kilku kamer termowizyjnych. To kolejny sposób na oszczędność w firmie.

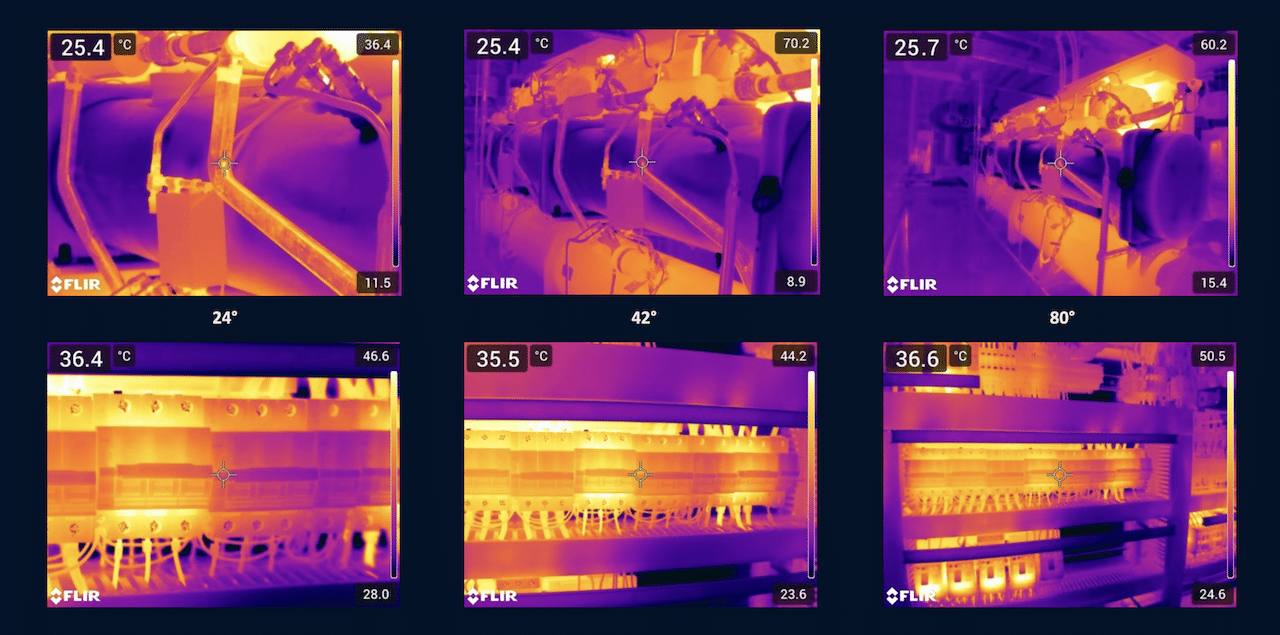

Flir Systems przygotował 3 obiektywy. /dla kamery Flir E54 dostępny jest tylko obiektyw 24 st./

14°, f=29 mm

Teleobiektyw; rozwiązanie najlepsze dla obiektów małych i oddalonych. np. w budownictwie przy badaniu futryn okiennych od zewnątrz, czy jakości izolacji połaci dachowych, a w przypadku przemysł, przy obserwacji elementów łączeń sieci przesyłowych, torów prądowych obiektów SN i WN.

Niedostępny dla modelu E54.

24°, f=17 mm

Obiektyw uniwersalny. Rozwiązanie idealne na początek. Do obiektów małych i dużych, oddalonych i z bliska. Miejmy jednak na uwadze, że są pewne granice.

42°, f=10 mm

Idealny obiektyw do małych i wąskich pomieszczeń w budynkach zarówno przy pomiarach w budownictwie jak i w pomieszczeniach rozdzielni. Pozwala powiększyć obszar obserwacji a tym samym zmniejszyć ilość wykonywanych termogramów podczas pomiarów a potem skrócić czas wykonywania raportów z przeglądów termowizyjnych.
Niedostępny dla modelu E54.

3

Film radiometryczny i zdjęcia termowizyjne.

To jest doskonały sposób na skrócenie czasu przeglądu termograficznego kamerą termowizyjną, jak i sposób na zwiększenie dokładności i jakości przeglądu. Rejestracja a potem odtwarzanie filmu radiometrycznego pozwala dostrzec często umykające elementy badanego obiektu na które moglibyśmy nie zwrócić uwagi podczas pracy w terenie i rejestracji tylko termogramów. Film radiometryczny w formacie .csq to nie jest film analogowy i pozwala analizować klatka po klatce każde ujęcie badanego obiektu pod kątem temperatur wykorzystując każdą funkcję pomiarową dostępną w oprogramowaniu do kamery termowizyjnej. Można teraz wyodrębnić osobny plik .jpg, jako oddzielny termogram, przeanalizować go i zamieścić w raporcie.

4

Funkcja MSX, czyli kontury obiektu na obrazie termowizyjnym.

Ten patent Flir Systems sprawdza się w każdej branży, gdzie stosowane są kamery termowizyjne. Kamera nakłada na obraz termowizyjny obiektu kontury pochodzące z obrazu w świetle widzialnym. Ta niespotykana w kamerach innych producentów funkcja pozwala każdemu szybko zorientować się na co patrzy.

Zalety funkcji MSX:

  • Kolosalna poprawa ostrości widzenia kamery termowizyjnej – uwidocznienie elementy badanego obiektu, które przy braku tej funkcji są zwykle niewidoczne na obrazie termowizyjnym. Można odczytać napisy na obiektach np. tabliczkach znamionowych.
  • Natychmiastowa orientacja pomiarowca w kształcie badanego obiektu. szybsze rozwiązanie problemu.
  • Ułatwia wykonywanie raportu i zwiększa orientację osób oglądających raport , pozwala wyeliminować często zdjęcie w świetle widzialnym obiektu.

Funkcja dostępna też z funkcją UltraMAX.

obraz termograficzny bez MSX i z MSX

5

Cztery funkcje lasera.

Wskazuje, mierzy odległość, oblicza powierzchnie i automatycznie reguluje ostrość.

1. Wskaźnik

Laser ułatwia orientację operatora gdzie patrzy kamera termowizyjna a na monitorze kamery termowizyjnej wyświetlany jest „punkt lasera”.

2. Mierzy odległość

Dzięki nadajnikowi i odbiornikowi, kamera wysyła i odbiera odbity od obiektu sygnał lasera. Pozwala to algorytmom kamery termowizyjnej policzenie odległości.

3. Liczy pole powierzchni

Ta funkcja pozwala obliczyć obszar występowania anomalii np. w izolacji.

4. Autofocus

Kamery serii Exx mają kilka sposobów ustawiania automatycznie ostrości obrazu termowizyjnego, jeden z nich wykorzystuje laser.

Inna metoda opiera się na wykorzystaniu maksymalizacji kontrastu obrazu termograficznego.

6

Możliwość wprowadzenia lokalnych parametrów pomiaru.

Teraz każdą funkcję pomiarową kamery termowizyjnej serii Exx, jak np.: punkt,  obszar pomiarowy, elipsa, linia można skorygować wprowadzając właściwe wartości podstawowych parametrów pomiarów, charakterystycznych dla fragmentów obiektu: współczynnik emisyjności, temperaturę odbitą i odległość kamery od obiektu.  Funkcja pozwala jeszcze w terenie określić właściwa temperaturę badanego fragmentu.

7

Programowalny przycisk.

Programowalny przycisk daje możliwość wprowadzić jednym ruchem najbardziej potrzebną funkcję – wybór funkcji zależy od indywidualnych preferencji pomiarowca. Możemy wybrać z kilkudziesięciu możliwości. Nie tracimy czasu i mamy ją pod ręką.

8

Izotermy ułatwiające szybką analizę obrazu.

W kamerach termowizyjnych serii Flir Exx możemy zdefiniować jakie przedziały temperatur  uznamy za np. alarmowe : izoterma powyżej zadanej temperatury, poniżej zadanej temperatury, w zakresie między zadanymi temperaturami, alarm punktu rosy, alarm izolacji.

9

Gdzie wykonano termogram widać na mapie w Google.

Seria Flir Exx posiada moduł GPS i kompas. Można udokumentować w raporcie z badań termograficznych położenie obiektu na mapie w Google i pokazać jak obiekt ustawiony był względem kierunków świata.

10

Intuicyjne archiwizowanie termogramów, filmów zdjęć w świetle widzialnym.

Kamera Flir seria Exx pozwala na operacje z folderami: zakładanie nowych, zmianę nazw, przenoszenie plików między folderami, usuwanie zbędnych danych.

Ceny Parametry Funkcje Wyposażenie

Porównaj kamery termowizyjne Flir E54, E76, E86, E96

Zobacz cennik i porównanie kamer Flir >

Model kameryFLIR E54 24°FLIR E76 24°FLIR E86 24°FLIR E96 24°
Numer katalogowy84512-120178512-110178512-130190202-0101
Ceny zwiń kategorię
cena kamery PLN Netto z wyposażeniem standardowym20500316003900045500
Parametry obrazu termograficznego zwiń kategorię
rozdzielczość detektora320x240320x240464x348640x480
ilość czujników temperatury (szt)7680076800161472307200
obiektyw w standardzie (° x °)24x1824x1824x1824x18
czułość termiczna (mK)<40 mK dla 24°<40 mK dla 24°<40 mK dla 24°<40 mK dla 24°
rozdzielczość przestrzenna IFOV (mrad/czujnik)1.31 dla 24°1.31 dla 24°0.90 dla 24°0.7 dla 24°
częstotliwość odświeżania (Hz)30 Hz30 Hz30 Hz30 Hz
błąd graniczny pomiaru (% lub st.C)+/- 2 [+/- 0,3 w trybie monitoringu]+/- 2 [+/- 0,3 w trybie monitoringu]+/- 2 [+/- 0,3 w trybie monitoringu]+/- 2 [+/- 0,3 w trybie monitoringu]
minimalna odległość ostrzenia (m)0.15 dla 24°0.15 dla 24°0.15 dla 24°0.15 dla 24°
regulacja ostrościmanualLaserem /ciągły i jednorazowy/. Kontrastem /jednorazowy/. Manulany.Laserem /ciągły i jednorazowy/. Kontrastem /jednorazowy/. Manulany.Laserem /ciągły i jednorazowy/. Kontrastem /jednorazowy/. Manulany.
wielkość wyświetlacza (”)4" (640x480)4" (640x480)4" (640x480)4" (640x480)
format termogramów i zdjęć.jpg.jpg.jpg.jpg
autoorientacja obrazu++++
Funkcje pomiarowe kamery zwiń kategorię
zakres temperatury(°C)–20+650–20+650 opcja +1000–20 +1500–20 +1500
ilość punktów pomiarowych3333
ilość obszarów pomiarowych1133
znacznik min i max temperatury++++
izoterma++++
profil liniowy z wykresem----
wyznaczenie delta T----
możliwość nadania lokalnych parametrów pomiaru (emiisyjność, temp. odbita) dla każdej funkcji pomiarowej++++
Funkcje wspierające pomiar zwiń kategorię
wymienne obiektywy / szerokokątne i teleobiektywy-Tak, z automatyczną identyfikacją obiektywówTak, z automatyczną identyfikacją obiektywówTak, z automatyczną identyfikacją obiektywów
moduł pamięcikarta SDkarta SDkarta SDkarta SD
funkcja MSX / na obrazie IR kontury z obrazu widzialnego++++
funkcja Ultramax / zwiększająca rozdzielczość x4-z 16 obrazów IRz 16 obrazów IRz 16 obrazów IR
funkcja „therma fusion” płynne nałożenie obrazu IR na obraz widzialny----
funkcja „obraz w obrazie”, na tle obrazu widzialnego pokazuje wycinek obrazu IR++++
funkcja „punkt rosy” wyznacza temperaturę punktu rosy na przegrodzie budowlanej++++
funkcja „zła izolacja” wskazuje miejsca obniżonych właściwości izolacyjnych przegrody budowlanej++++
dotykowy wyświetlacz++++
ruchome funkcje pomiarowe na obrazie++++
zoom cyfrowypłynny do x4płynny do x4płynny do x4płynny do x4
wskaźnik laserowy+z pomiarem odległościz pomiarem odległościz pomiarem odległości
sygnalizacja wizualna++++
sygnalizacja dzwiękowa++++
komentarz dzwiękowy++++
komentarz tekstowy / wpisywany przez klawiaturę++++
wykonywanie szkiców na monitorze++++
aparat cyfrowy5 MPx5 MPx5 MPx5 MPx
nawigacja GPS++++
kompas++++
lampy LEDx2x2x2x2
filmowanie w podczerwieniradiometric .csqradiometric .csqradiometric .csqradiometric .csq
łączność Bluetooth z miernikami++++
Wifi - współpraca z iOS, Android, Amazon - przesył obrazu bezprzewodowo online na odległość.++++
raport .pdf wykonywany w kamerze----
podświetlane przyciski----
dodatkowy wizjer----
zdjęcia sekwencyjne / programowanie kamery--++
gniazdo do statywu++++
waga z baterią (g)1000100010001000
czas pracy jednej baterii (h)2.52.52.52.5
wytrzymałość na upadek (m) przy standardowym obiektywie2222
programowalne przyciski1111
Warunki gwarancji po rejestracji produktu na stronie www.Flir.com zwiń kategorię
gwarancja producenta na kamerę - miesiące24242424
gwarancja producenta na detektor -miesiące120120120120
Wyposażenie standardowe w cenie lub jako płatna opcja zwiń kategorię
Adapter USB-A do USB-C z zasilaniem226.95226.95226.95226.95
Adapter USB-C do HDMI z zasilaniem1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Bateria2 szt. w cenie2 szt. w cenie2 szt. w cenie2 szt. w cenie
Kabel HDMI do DVI 1.5m----
Kabel HDMI do HDMI 1,5m----
Kabel USB-A do Micro-B 1.8m----
Kabel USB-A do Mini-B----
Kabel USB-A do USB-C 0,9m1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Kabel USB-C do HDMI----
Kabel USB-C do USB-C1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Karta pamięci1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Ładowarka do baterii, biurkowa 1 komorowa----
Ładowarka do baterii, biurkowa, 2 komorowa1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Ładowarka samochodowa----
Miękki futerał352.35352.35352.35352.35
Obiektyw 12°, f=83.4mm----
Obiektyw 14°, f=29mm-6986.546986.546986.54
Obiektyw 15°, f=41.3mm----
Obiektyw 24°, f=17mm,1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Obiektyw 25°, f=24.6mm----
Obiektyw 28°, f=36mm----
Obiektyw 42°, f=10mm-6986.546986.546986.54
Obiektyw 45°, f=13.1mm----
Obiektyw 45°, f=21.2mm----
Obiektyw 7°, f=142.5mm----
Obiektyw 7°, f=88.9mm----
Obiektyw 80°, f=6.5mm----
Obiektyw Close-up 3X (51µm)----
Obiektyw Close-up IR; (16mmx12mm) 1.5x (25μm), WD=46mm (A6XX, T6XX)----
Obiektyw Close-up IR; FOV (64mmx48mm) 5,8 x (100μm), WD=172mm (A6XX, T6XX) - wymaga obiektywu 25 °----
Obiektyw Macro mode 71/103µm dla 24°----
Okular na wizjer----
Opcja wysokich temperatur +1000°C4387.244387.24--
Opcja wysokich temperatur +1200°C----
Opcja wysokich temperatur +2000°C----
Pas na narzedzia----
Pasek na rękę----
Pasek na szyję----
Pokrowiec
Program FLIR Tools1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Program FLIR Tools PLUS1 600.91 600.91 600.91 600.9
Przejściówka do statywu----
Słuchawka bluetooth----
Statyw----
Waliza transportowa1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Zasilacz sieciowy1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie
Zasilacz sieciowy do ładowarki dwukomorowej1 szt. w cenie1 szt. w cenie1 szt. w cenie1 szt. w cenie

Ceny, parametry i funkcje mogą ulec zmianie. Ceny w PLN netto wg. kursy € w NBP.
