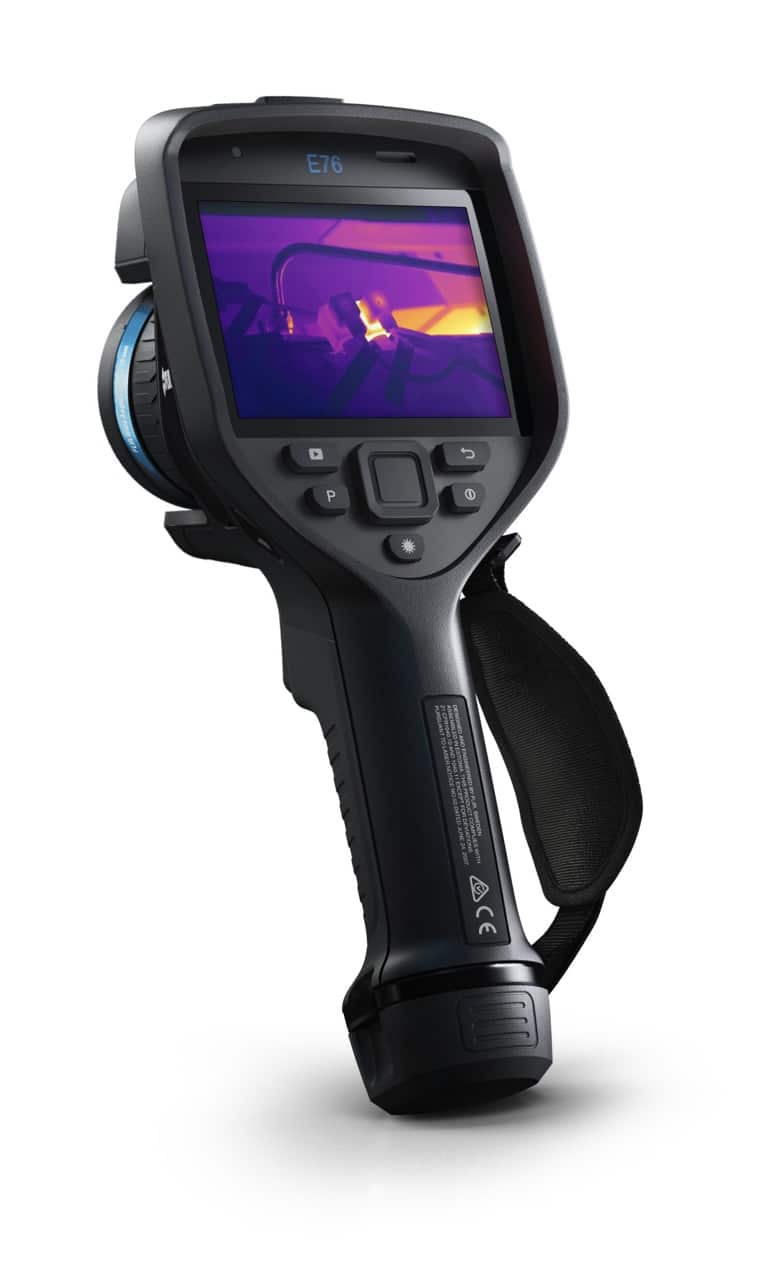

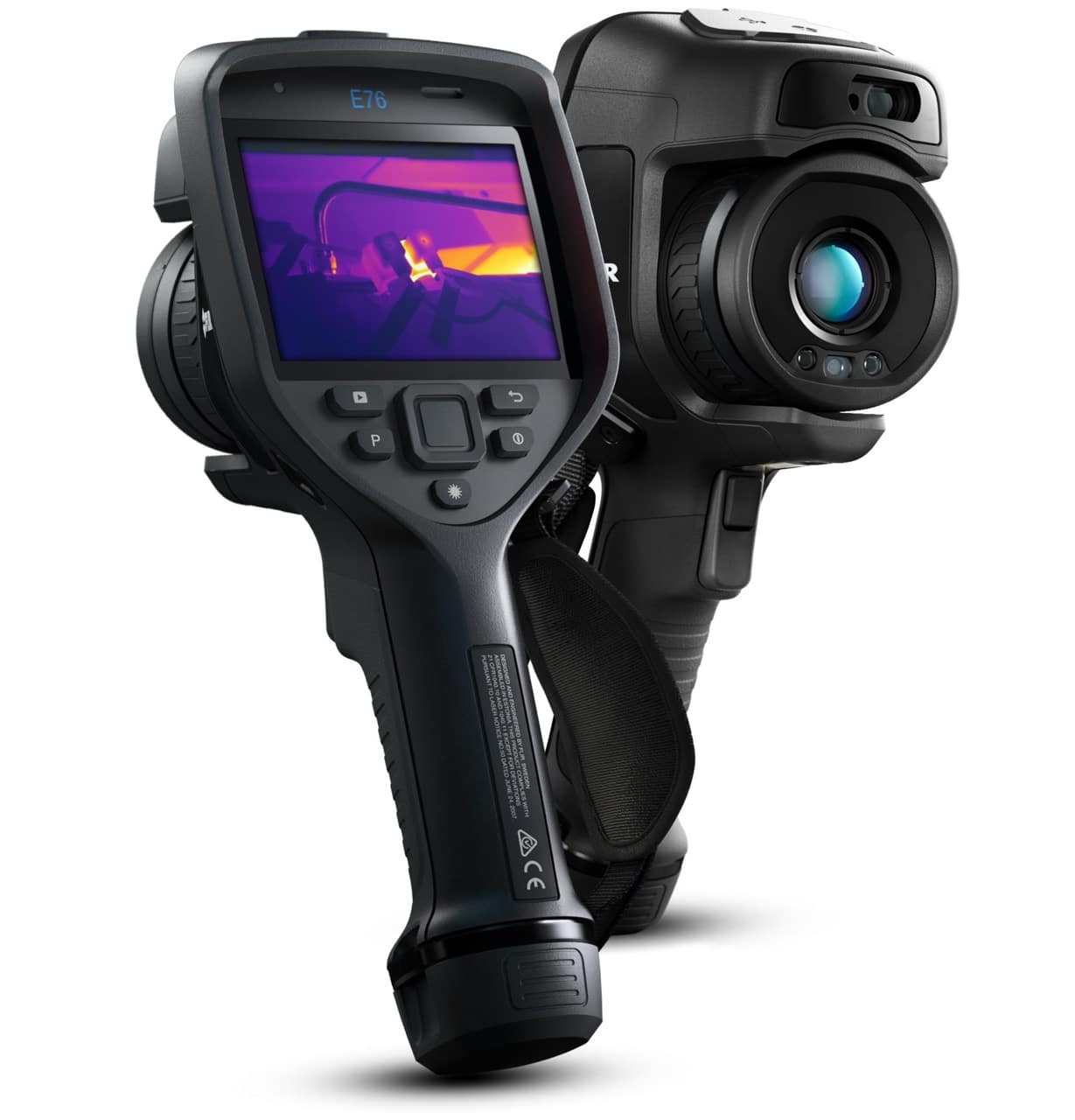

Kamera termowizyjna FLIR E76
Detektor podczerwieni o rozdzielczości 320 x 240, spełnia wymagania VdS.
Wszechstronna kamera termowizyjna.
- Jedna z najchętniej wybieranych kamer termowizyjnych; doskonała jakość detektora, jakość wykonania i niezykle przydatne funkcje pomiarowe. To jej cechy podstawowe.
- Spełnia wytyczne stosowane przez ubezpieczycieli do audytów termowizyjnych w zakładach przemysłowych: VDS 2859 : 2019-05 (04).
- Sprawdzona konstrukcja – bardzo trwała i ergonomiczna: wytrzymała na upadek z 2 metrów, ta linia kamer udoskonalana jest od kilkunastu lat.
- 2 lata gwarancji dla kamery i 10 lat gwarancji dla detektora podczerwieni – FLIR to najbardziej doświadczony producent termowizji na świecie.
- Prosta i szybka obsługa, menu kamery i oprogramowania w języku polskim.
Z jakiej odległości kamera termowizyjna FLIR E76 odczyta dokładnie temperaturę powierzchni? Szczegóły w tabeli „Realne pole wiedzenia kamery termowizyjnej FLIR E76” na tej stronie.
Dlaczego warto wybrać kamerę termowizyjną FLIR serii Exx: „Seria kamer termowizyjnych Exx”.
Parametry kamery termowizyjnej FLIR E76, porównanie z innymi kamerami tej serii: „Ceny. Parametry. Funkcje. Wyposażenie”.
Nim podejmiesz decyzję, zadzwoń: 501 243 376, 733 318 878, 22 300 05 35, napisz: kontakt@termoenergia.pl
Zastosowanie kamery termowizyjnej FLIR E76
Kamera termowizyjna FLIR E76 to zaawansowane narzędzie pomiarowe, stworzone do profesjonalnych inspekcji elektrycznych, mechanicznych oraz budowlanych. Dzięki rozdzielczości 320×240 px, technologii UltraMax®(umożliwiającej zwiększenie szczegółowości obrazu do 307 200 pikseli) i wyjątkowej czułości <30 mK, FLIR E76 42° pozwala wychwycić nawet najmniejsze różnice temperatur.
FLIR E76 jest idealnym rozwiązaniem zarówno dla specjalistów zajmujących się utrzymaniem ruchu w przemyśle, jak i dla inżynierów budownictwa oraz energetyki. Kamera wspiera użytkownika w szybkim i skutecznym diagnozowaniu usterek, co pozwala ograniczyć ryzyko awarii, skrócić czas przestojów i poprawić bezpieczeństwo instalacji.
Dzięki funkcji Inspection Route, użytkownik może zaplanować trasę inspekcji i krok po kroku gromadzić dane w sposób uporządkowany. Z kolei integracja z chmurą FLIR Ignite™ sprawia, że wszystkie zdjęcia i raporty można natychmiast archiwizować i udostępniać zespołowi.

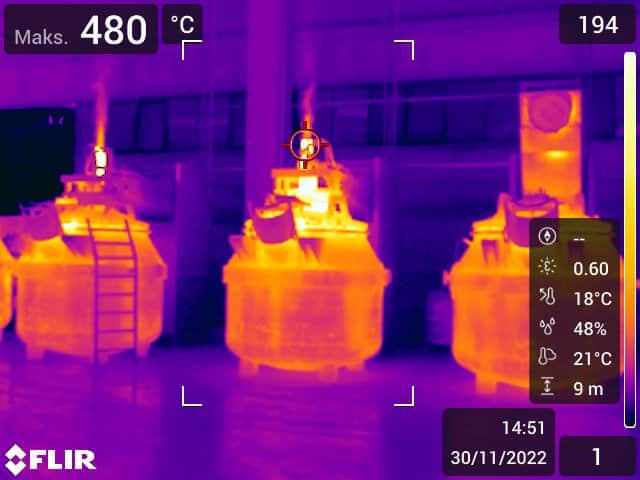

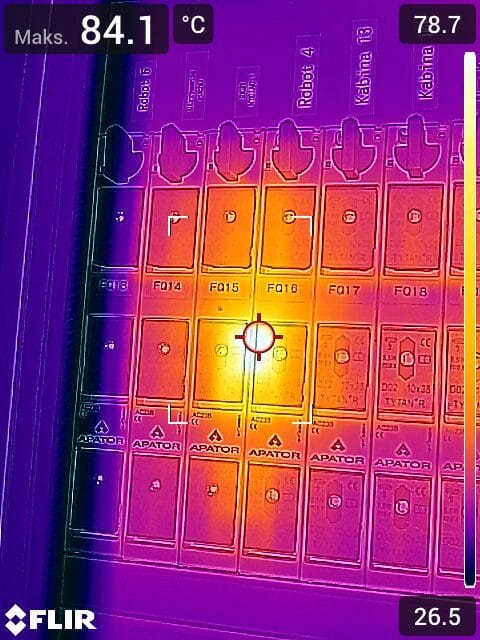

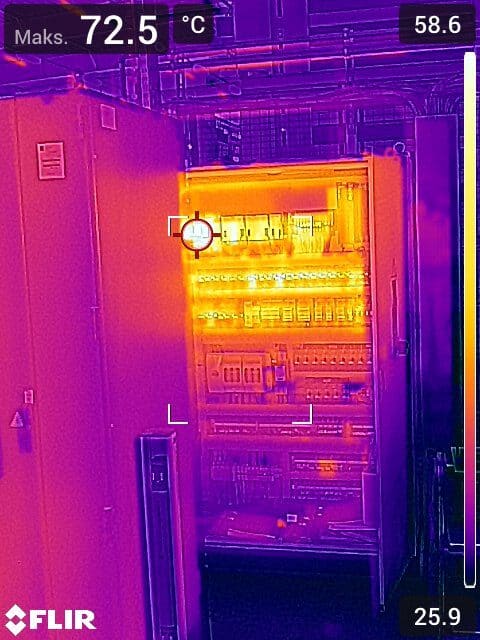

Przykładowe zastosowanie – przemysł i energetyka
W przemyśle oraz sektorze energetycznym kamera termowizyjna FLIR E76 sprawdza się jako niezastąpione narzędzie diagnostyczne. Dzięki laserowemu autofocusowi oraz wymiennym obiektywom użytkownik może w prosty sposób analizować zarówno niewielkie elementy elektryczne, jak i duże instalacje przesyłowe.
Najważniejsze zastosowania w przemyśle i energetyce:

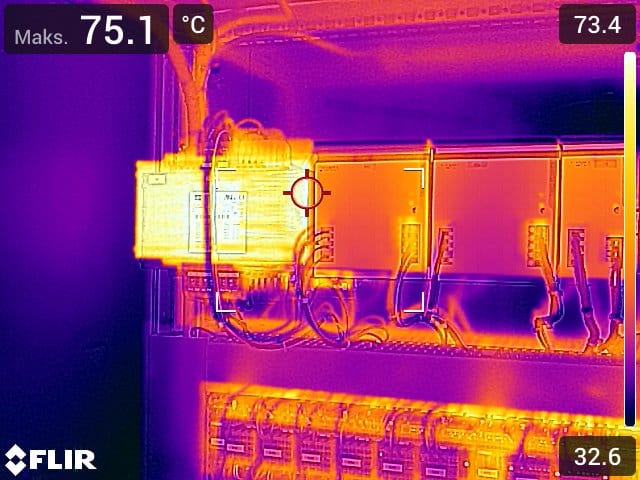

- diagnostyka przegrzewających się połączeń elektrycznych, rozdzielnic i transformatorów,
- kontrola stanu technicznego silników, pomp, przekładni i łożysk,
- inspekcje sieci energetycznych i instalacji wysokiego napięcia,
- szybka lokalizacja potencjalnych miejsc awarii, które mogą prowadzić do kosztownych przestojów,
- analiza stanu izolacji urządzeń przemysłowych i systemów grzewczych.
Dzięki wysokiej czułości i technologii MSX®, kamera FLIR E76 pozwala na jednoznaczną identyfikację elementów w trudnych warunkach pracy. To sprawia, że jest ona jednym z najskuteczniejszych narzędzi do prewencyjnej diagnostyki w zakładach przemysłowych.
Więcej informacji na temat zastosowania kamery termowizyjnej znajdą Państwo na naszych stronach dotyczących badań termograficznych w energetyce i przemyśle.

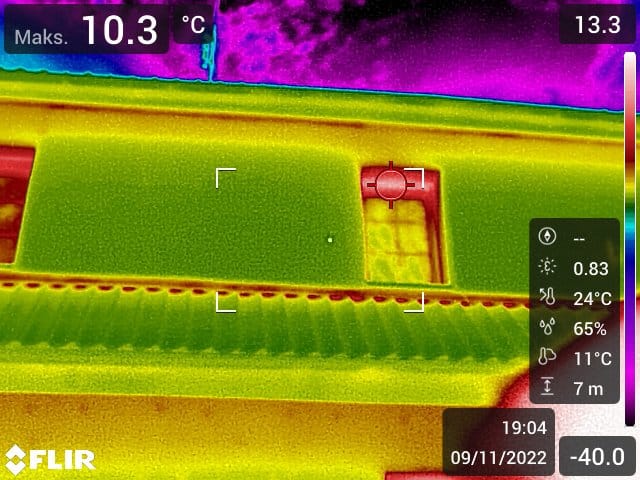

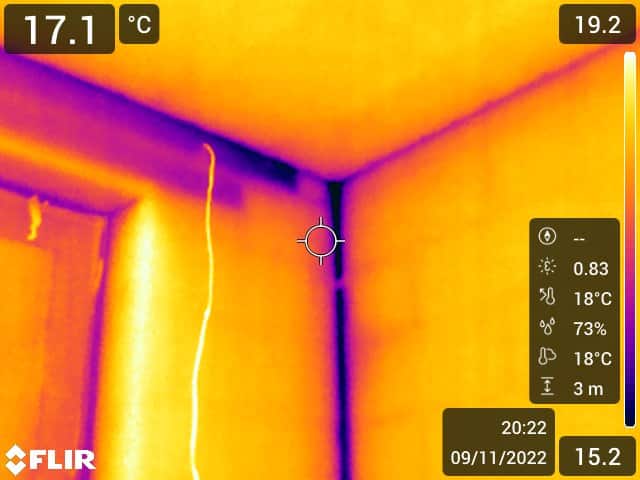

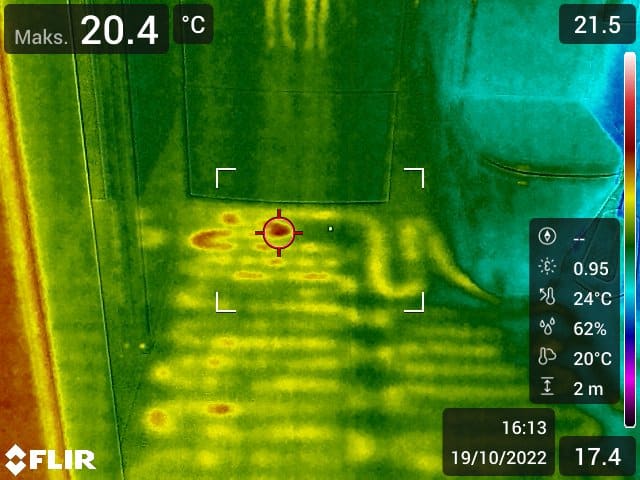

Przykładowe zastosowanie – budownictwo

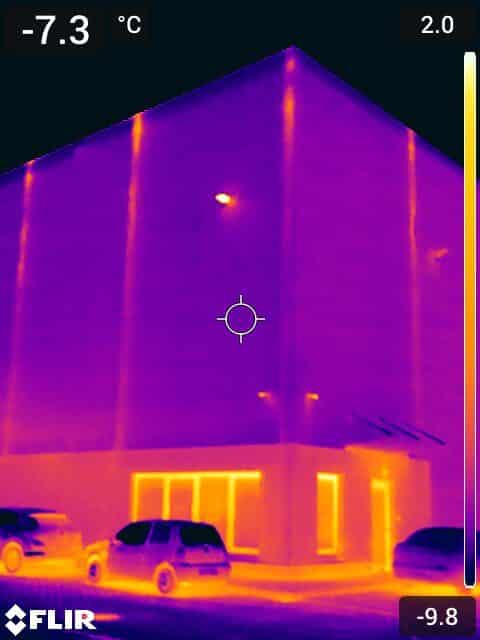

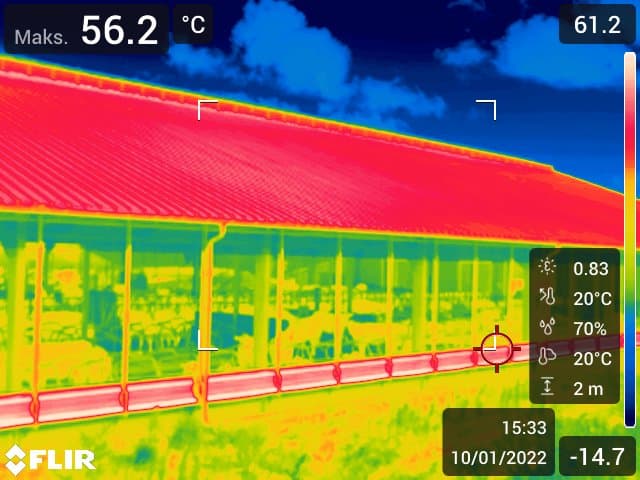

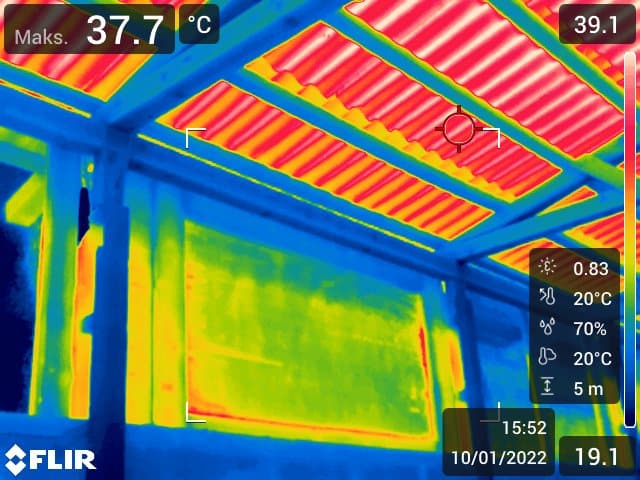

W budownictwie FLIR E76 wspiera szybkie i precyzyjne wykrywanie usterek niewidocznych gołym okiem. Dzięki wysokiej rozdzielczości oraz funkcji FLIR UltraMax®, inżynierowie i audytorzy budowlani mogą dokładnie ocenić stan obiektu oraz wskazać miejsca wymagające napraw.
Najważniejsze zastosowania w budownictwie:
- wykrywanie mostków termicznych i strat ciepła w budynkach,
- lokalizacja zawilgoceń i nieszczelności izolacji,

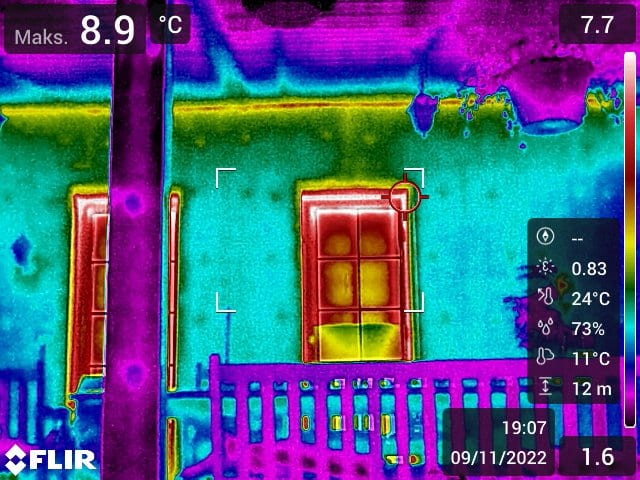

- inspekcje dachów, fasad i okien pod kątem utraty energii,

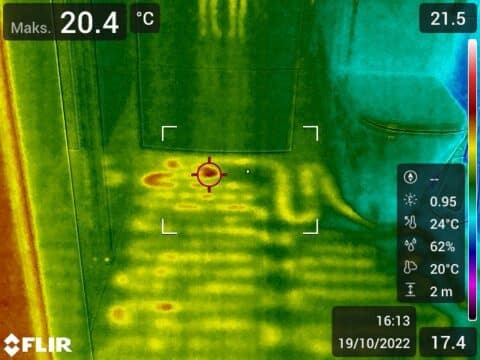

- diagnostyka instalacji grzewczych, klimatyzacyjnych i wodnych,
- wsparcie w dokumentacji technicznej audytów energetycznych i remontowych.
Połączenie kamery termowizyjnej z systemem FLIR Ignite™ pozwala szybko tworzyć raporty i udostępniać je klientom lub zespołowi projektowemu, co znacznie usprawnia proces realizacji inwestycji.
Pole widzenia kamery termowizyjnej FLIR E76
Jedną z kluczowych zalet kamery termowizyjnej FLIR E76 jest możliwość elastycznego dostosowania pola widzenia do charakteru prowadzonych inspekcji. Dzięki wymiennym obiektywom AutoCal™ użytkownik może samodzielnie zmieniać optykę bez konieczności dodatkowej kalibracji w serwisie. Kamera automatycznie rozpoznaje zamontowany obiektyw i dopasowuje parametry pomiarowe.
Dostępne konfiguracje obiektywów dla FLIR E76:
- 14° (teleobiektyw) – umożliwia precyzyjne inspekcje z dużej odległości, np. linii energetycznych, wysokich konstrukcji czy trudno dostępnych obszarów,
- 24° (obiektyw standardowy) – najbardziej uniwersalny, sprawdzający się w większości zastosowań przemysłowych i budowlanych,
- 42° (szerokokątny) – pozwala objąć większy obszar jednym pomiarem, idealny do pracy w budynkach, przy elewacjach i dużych instalacjach,
- FlexView™ (2 pola widzenia w jednym obiektywie 14° x 24° lub 24° x 42°) – innowacyjne rozwiązanie umożliwiające szybłe przełączanie między szerokim i wąskim kątem bez konieczności zmiany obiektywu,
Dzięki tak szerokiemu wyborowi, kamera FLIR E76 może być w pełni dopasowana do indywidualnych potrzeb użytkownika – zarówno w energetyce i przemyśle ciężkim, jak i w budownictwie czy diagnostyce technicznej.
Prawidłowy i dokładny odczyt temperatury zależy od wielkości obserwowanej powierzchni oraz odległości pomiarowej. Im mniejszy detal i większa odległość, tym bardziej istotna jest odpowiednia kombinacja: wysoka rozdzielczość, czułość termiczna i właściwie dobrany obiektyw.
Przykłady:
- w energetyce i przemyśle najmniejsze elementy wymagające kontroli to np. złącza i zaciski instalacji elektrycznych niskiego napięcia (ok. 2–3 mm)
- w budownictwie – typowe elementy do analizy to np. futryny okienne (ok. 50 mm).
Dlatego tak ważny jest właściwy dobór obiektywu i konfiguracji kamery FLIR E76 do planowanych pomiarów. Jeżeli nie są Państwo pewni, który zestaw będzie najlepszy – prosimy o kontakt. Jako praktycy z doświadczeniem pomiarowym, pomożemy w doborze optymalnej konfiguracji kamery i oprogramowania.
Legenda:
[1] VFOV = Pionowe pole widzenia [m]
[2] IFOV Real = minimalny obszar pomiarowy kamery (MFOV) [mm].
Minimalny obszar z którego kamera odczyta prawidłowo temperaturę przy zadanej odległości od obiektu [m].
[3] HFOV = Poziome pole widzenia [m]
[4] DOF far = Głębia ostrości [m]
[5] DOF near = Głębia ostrości w pobliżu granicy [m]
[6] D = Odległość od obiektu [m]
Teleobiektyw 14°
| [6] Odległość od obiektu |
0,2 m |
0,5 m |
1,0 m |
2,0 m |
3,0 m |
5,0 m |
15,0 m |
20,0 m |
30,0 m |
50,0 m |
| [1] VFOV = Pionowe pole widzenia | 0,03 m | 0,09 m | 0,17 m | 0,35 m | 0,52 m | 0,87 m | 2,62 m | 3,49 m | 5,23 m | 8,72 m |
| [3] HFOV = Poziome pole widzenia | 0,05 m | 0,12 m | 0,24 m | 0,49 m | 0,73 m | 1,22 m | 3,66 m | 4,88 m | 7,33 m | 12,21 m |
| [2] Minimalny obszar z którego kamera odczyta prawidłowo temperaturę IFOV Real | – | 1,14 mm | 2,29 mm | 4,58 mm | 6,87 mm | 11,45 mm | 34,34 mm | 45,79 mm | 68,69 mm | 114,48 mm |
Obiektyw uniwersalny 24°
| [6] Odległość od obiektu |
0,2 m |
0,5 m |
1,0 m |
2,0 m |
3,0 m |
5,0 m |
15,0 m |
20,0 m |
30,0 m |
50,0 m |
| [1] VFOV = Pionowe pole widzenia | 0,06 m | 0,16 m | 0,31 m | 0,63 m | 0,94 m | 1,57 m | 4,71 m | 6,28 m | 9,42 m | 15,7 m |
| [3] HFOV = Poziome pole widzenia | 0,08 m | 0,21 m | 0,42 m | 0,84 m | 1,26 m | 2,09 m | 6,28 m | 8,37 m | 12,56 m | 20,93 m |
| [2] Minimalny obszar z którego kamera odczyta prawidłowo temperaturę IFOV Real | 0,79 mm | 1,96 mm | 3,93 mm | 7,85 mm | 11,78 mm | 19,63 mm | 58,88 mm | 78,50 mm | 117,75 mm | 196,25 mm |
Obiektyw szerokokątny 42°
| [6] Odległość od obiektu |
0,2 m |
0,5 m |
1,0 m |
2,0 m |
3,0 m |
5,0 m |
15,0 m |
20,0 m |
30,0 m |
50,0 m |
| [1] VFOV = Pionowe pole widzenia | 0,11 m | 0,28 m | 0,56 m | 1,12 m | 1,67 m | 2,79 m | 8,37 m | 11,16 m | 16,75 m | 27,91 m |
| [3] HFOV = Poziome pole widzenia | 0,15 m | 0,37 m | 0,73 m | 1,47 m | 2,20 m | 3,66 m | 10,99 m | 14,65 m | 21,98 m | 36,63 m |
| [2] Minimalny obszar z którego kamera odczyta prawidłowo temperaturę IFOV Real | 1,37 mm | 3,43 mm | 6,87 mm | 13,74 mm | 20,61 mm | 34,34 mm | 103,03 mm | 137,38 mm | 206,06 mm | 343,44 mm |
Cechy zwiększające jakość pomiarów / Pracuj dokładniej
- Najwyższej jakości detektor podczerwieni – gwarantuje dokładny i stabilny pomiar temperatury.
- Możliwość wprowadzenia lokalnych parametrów pomiaru – uwzględnij emisyjność, odległość czy temperaturę odbitą, aby już w terenie zwiększyć precyzję analizy.
- Funkcja „punkt rosy” – kamera w czasie rzeczywistym wskazuje miejsca zagrożone kondensacją wilgoci (budynki mieszkalne, magazyny, biura, chłodnie, systemy chłodnicze).
- Funkcja MSX – na obraz termowizyjny nakładane są kontury ze zdjęcia wizyjnego, co daje niezwykłą ostrość i czytelność szczegółów (opatentowana technologia FLIR).
- Funkcja 1-Touch Level/Span – 1-dotykowy poziom/rozpiętość pozwala wybrać mały obszar ostrości na obrazie termowizyjnym – jednym dotknięciem ekranu – a kamera automatycznie dostosuje poziom i zakres w oparciu o kontrast termiczny w tym miejscu obrazu. Rezultat: widzisz w którym dokładnie miejscu jest problem.
- Natychmiastowe wskazanie gorących i zimnych punktów – automatyczne oznaczanie ekstremów temperatur na obrazie termowizyjnym.
- Izotermy – kolorowe oznaczenia obszarów spełniających zadane warunki temperaturowe w czasie rzeczywistym.
- Technologia UltraMax® – zwiększa efektywną rozdzielczość obrazów nawet czterokrotnie, zapewniając ostrzejsze szczegóły.
- Laser-assisted autofocus – szybkie i precyzyjne ustawianie ostrości z wykorzystaniem lasera, nawet przy pracy na dużych odległościach.
- Pomiar wielopunktowy – 3 pola pomiarowe i 3 obszary analizy w czasie rzeczywistym.
- Szeroki zakres temperatur do 1000 °C – inspekcja nawet najbardziej wymagających instalacji przemysłowych.
- Wysoka czułość termiczna <40 mK – wykrywanie najdrobniejszych różnic temperatur.
Cechy zwiększające komfort pracy / Pracuj wygodniej
- Wyświetlacz dotykowy 4″ (640×480 px) z autorotacją – jasny, odporny i intuicyjny w obsłudze, żaden szczegół nie umknie Twojej uwadze.
- Dotykowe menu w języku polskim – szybka i sprawna nawigacja po funkcjach kamery.
- Inspection Route – planowanie tras inspekcji dla większej wydajności i porządku w dokumentacji.
- FLIR Ignite™ – automatyczne przesyłanie zdjęć i raportów do chmury, łatwe udostępnianie zespołowi.
- Wymienne obiektywy AutoCal™ – szybkie dopasowanie kamery do aktualnego zadania.
- Ruchome funkcje pomiarowe – możliwość przesuwania w dowolne miejsce każdej funkcji naniesionej na obraz.
- Obrót obrazu na wyświetlaczu – pionowo i poziomo, idealne do wysokich, wąskich lub niskich, szerokich obiektów.
- Tworzenie obrazów radiometrycznych (.jpg) – natychmiastowa analiza i możliwość przenoszenia na dowolne urządzenie bez konwersji.
- Nagrywanie filmów radiometrycznych (.csq) – dokumentacja dynamicznych procesów, zwiększająca szansę uchwycenia wszystkich szczegółów.
- Nagrywanie komentarzy dźwiękowych lub wpisywanie przez klawiaturę – szybkie uzupełnianie dokumentacji.
- Łączność Wi-Fi, Bluetooth, USB i DisplayPort – łatwe przesyłanie danych i integracja z oprogramowaniem.
- Doświetlenie 2× LED oraz wskaźnik laserowy – wspomagają pracę w trudnych warunkach oświetleniowych.
- Ergonomiczna konstrukcja – odporność na upadek z 2 m, stopień ochrony IP54, długi czas pracy baterii (>2,5 h).
- Pojemność karty pamięci 8 GB – około 80 tys. termogramów i zdjęć w świetle widzialnym.
Wyposażenie w cenie kamery
-
- Kamera termowizyjna FLIR E76 z wybranym obiektywem lub obiektywami,
- Waliza transportowa,
- Bateria x2,
- Biurkowa ładowarka do baterii,
- Zasilacz do ładowarki biurkowej,
- Zasilacz do ładowania bezpośredniego kamery,
- Przejściówka z USB-C do HDMI z gniazdem ładowania,
- Komplet smyczy – uchwytów,
- Osłona obiektywu,
- Karta pamięci SD 8GB,
- Kabel USB-C – USB-C,
- Kabel USB-A – USB-C,
- Certyfikat kalibracji kamery.
Wyposażenie może ulec zmianie.
